Bộ điều khiển ATS

Phụ kiện bộ điều khiển ATS hay bảng điều khiển ATS đóng vai trò như “bộ não” của các hệ thống điện dự phòng, thường kết hợp với máy phát điện diesel để đảm bảo hoạt động ổn định cho toàn bộ hệ thống trong các trường hợp mất điện. Vậy bộ điều khiển ATS là gì? Bộ chuyển nguồn ATS hoạt động như thế nào? Nên chọn bảng điều khiển ATS nào tốt nhất? Hãy cùng Nhật Trường Minh giải đáp chi tiết trong bài viết dưới đây.

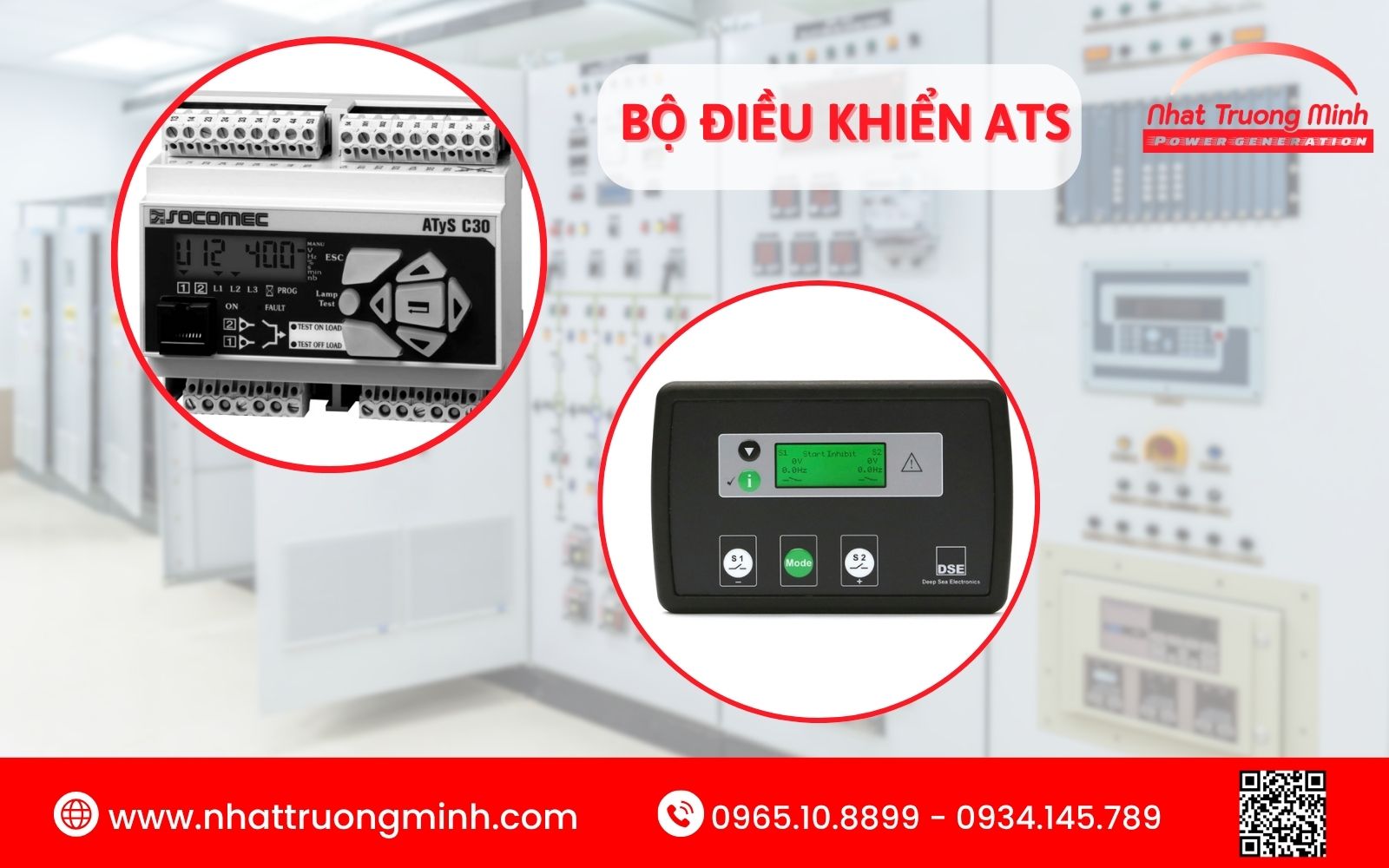

Bộ điều khiển ATS là gì?

Bộ điều khiển ATS là thiết bị dùng để tự động chuyển đổi nguồn điện chính (điện lưới) sang nguồn điện dự phòng khi xảy ra sự cố mất điện, mất pha, ngược pha,… và ngược lại. Thiết bị này thường được tích hợp trong tủ ATS – Nơi thực hiện việc đóng/ngắt nguồn điện tự động. Bộ điều khiển đóng vai trò quan trọng trong các tủ điện và hệ thống máy phát điện dự phòng, giúp tự động hóa quá trình vận hành và duy trì nguồn điện liên tục, đảm bảo các thiết bị điện hoạt động ổn định, không bị gián đoạn.

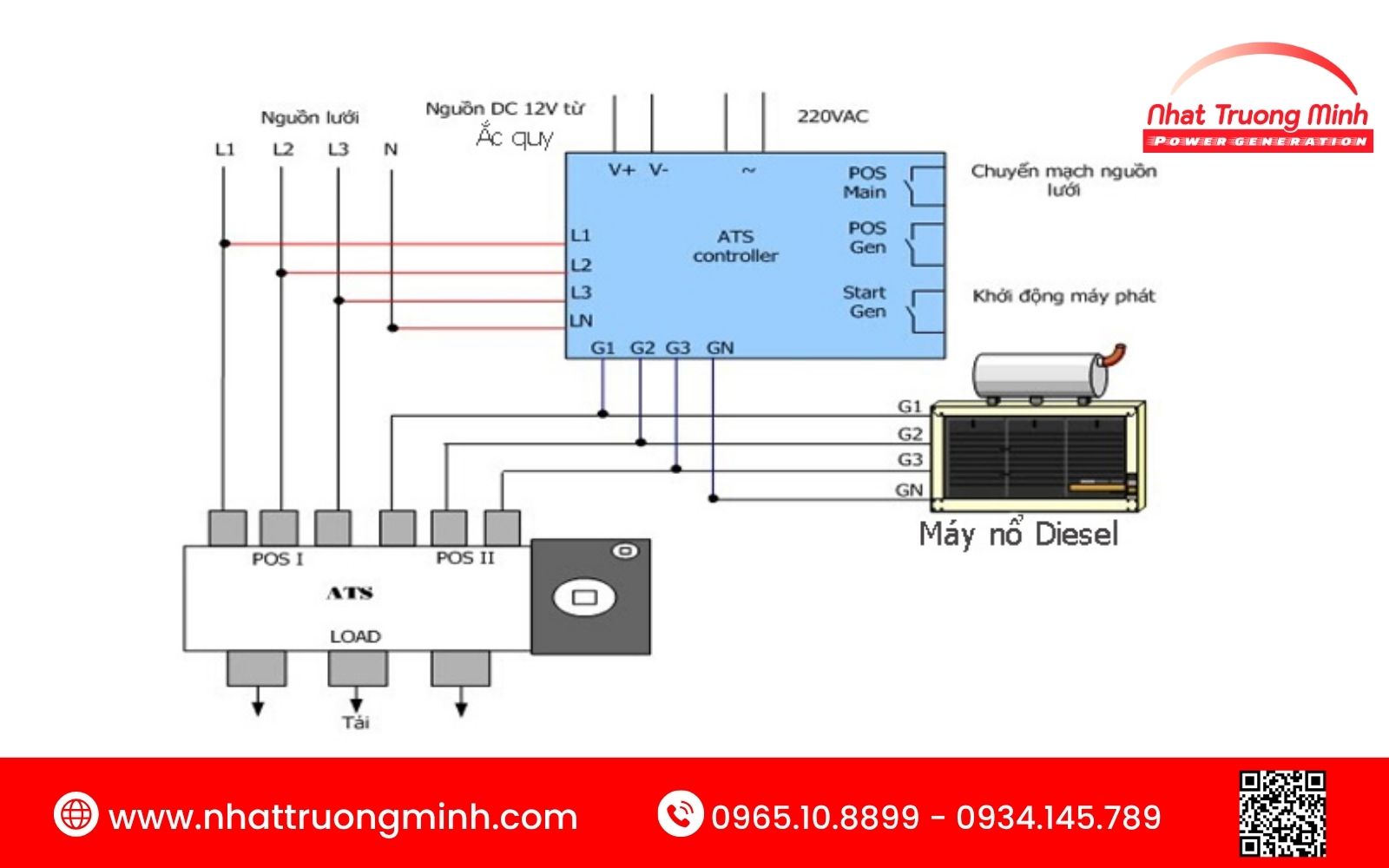

Nguyên lý hoạt động của bộ điều khiển ATS

Về cơ bản, nguyên lý hoạt động của bộ điều khiển ATS tự động sẽ diễn ra theo quy trình như sau:

Cảm biến giám sát tình trạng nguồn điện chính → Chuyển đổi nguồn điện chính sang nguồn dự phòng → Giám sát và báo động sự cố trong hệ thống điện.

Cụ thể:

• Cảm biến và kiểm soát: Bộ điều khiển ATS được trang bị cảm biến chịu trách nhiệm giám sát tình trạng nguồn điện chính liên tục. Khi phát hiện điện áp không ổn định hay mất điện, cảm biến sẽ tự động kích hoạt quá trình chuyển đổi nguồn điện.
• Chuyển đổi điện năng: Ngay sau khi cảm biến phát hiện sự cố, các công tắc hoặc relay trên ATS sẽ được bật để chuyển đổi nguồn điện chính sang điện dự phòng. Toàn bộ quá trình diễn ra rất nhanh chóng, chỉ mất vài mili giây nhằm đảm bảo nguồn điện không bị gián đoạn.
• Giám sát và báo động: Các chức năng giám sát và cảnh báo lỗi trên bộ chuyển nguồn ATS chịu trách nhiệm phát tín hiệu cảnh báo khi có sự cố hoặc phát hiện những vấn đề bất thường trong hệ thống điện để người dùng xử lý kịp thời.

Lưu ý quan trọng:

Trong nguyên lý hoạt động của bộ ATS, toàn bộ quy trình không chỉ diễn ra theo chế độ tự động mà còn cho phép người dùng tự điều chỉnh theo nhu cầu vận hành thực tế. Thông thường, các bộ chuyển nguồn tự động ATS đều được thiết kế với hai cơ chế hoạt động bao gồm: chuyển mạch tự động và thủ công. Trong đó:

• Chế độ tự động hoạt động dựa trên các thông số đã được cài đặt sẵn.
• Chế độ thủ công cho phép người dùng có thể chủ động can thiệp để chuyển đổi nguồn điện theo ý muốn, đảm bảo tính an toàn và kiểm soát cao hơn.

Nếu bạn muốn hiểu rõ hơn về cách kết nối giữa các thiết bị trong hệ thống điện dự phòng, bạn có thể tham khảo thêm bài viết về sơ đồ đấu nối tủ điện ATS với máy phát điện để xem chi tiết cách đấu dây, sơ đồ mạch điều khiển và cách bố trí thiết bị trong tủ.

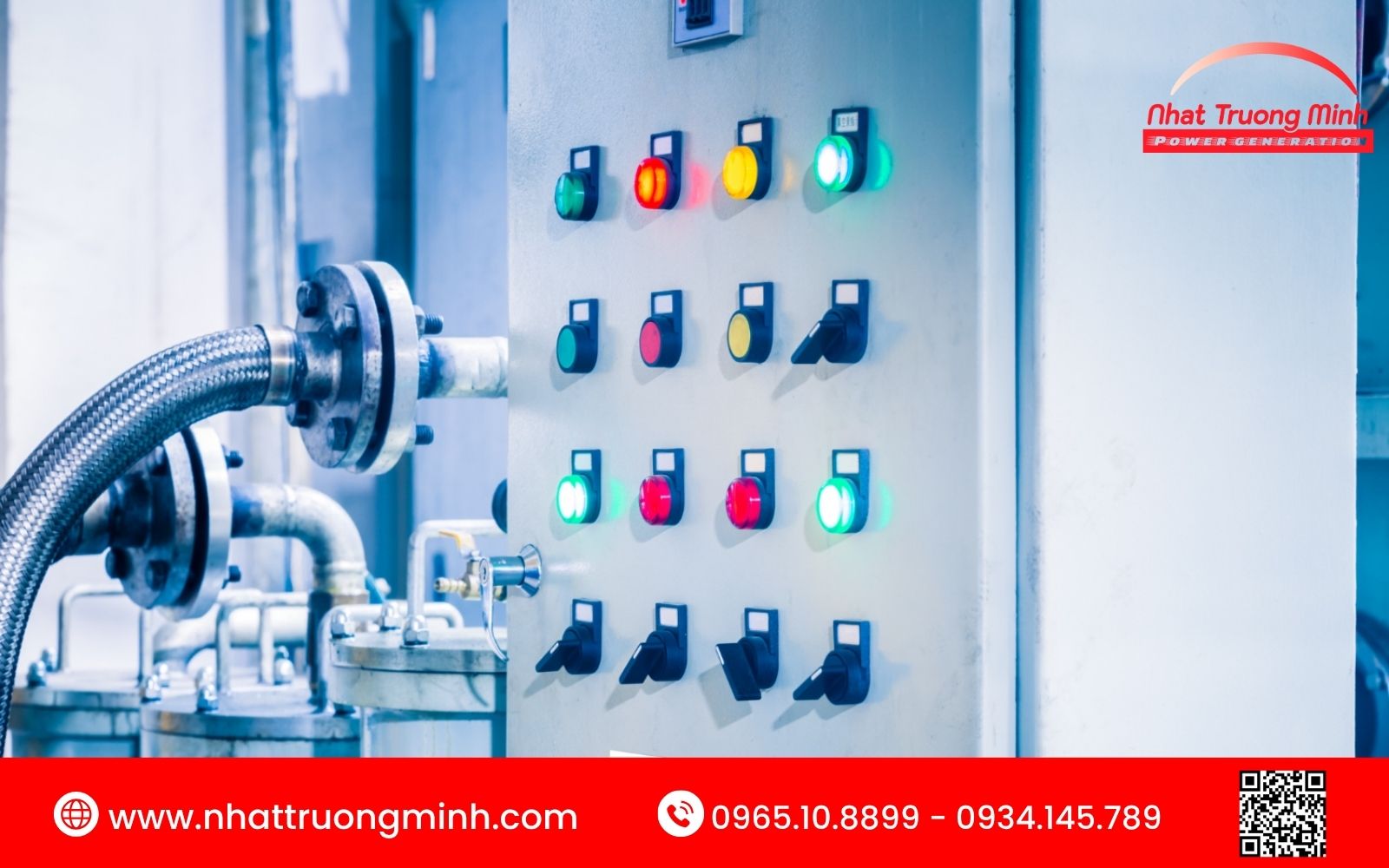

Đặc điểm nổi bật của bộ điều khiển ATS

Nhằm tối ưu khả năng vận hành và đảm bảo an toàn tối đa cho hệ thống điện, bộ chuyển nguồn ATS được trang bị nhiều tính năng ưu việt nổi bật như sau:

• Tự động giám sát và điều khiển nguồn điện: Luôn theo dõi trạng thái nguồn điện chính và dự phòng, tự động chuyển đổi điện năng khi phát hiện sự cố, đảm bảo cung cấp điện liên tục cho các tải quan trọng.
• Tăng tính an toàn và giảm thời gian mất điện: Tốc độ chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng diễn ra nhanh chóng chỉ mất vài mili giây, giúp tải không bị sụt áp hoặc ngắt điện đột ngột.
• Chuyển đổi linh hoạt giữa nhiều nguồn điện: Có thể cấu hình hoạt động với 2 nguồn điện (nguồn 1/nguồn 2) hoặc nhiều nguồn dự phòng khác tùy theo yêu cầu hệ thống.
• Khôi phục thủ công: Cho phép người dùng trực tiếp can thiệp chuyển đổi hoặc khôi phục nguồn điện khi cần thiết.
• Kiểm tra tính năng đồng bộ: Hỗ trợ kiểm tra tính đồng bộ giữa điện áp, tần số với các nguồn để đảm bảo an toàn khi chuyển đổi tải.
• Trang bị màn hình 3 pha (trên một số model): Cho phép giám sát đầy đủ các thông số dòng điện, tần số của từng pha, điện áp,… giúp người dùng dễ dàng theo dõi.
• Tương tích mở rộng: Một số bảng điều khiển ATS hiện đại được thiết kế có khả năng tương thích với nhiều thiết bị như DSE160, Socomec,… thuận tiện cho việc nâng cấp và mở rộng hệ thống.

Top 4 bộ điều khiển ATS phổ biến trên thị trường hiện nay

Nếu bạn đang có nhu cầu đầu tư bộ điều khiển ATS chất lượng, chính hãng nhưng chưa biết nên mua loại nào phù hợp với nhu cầu vận hành thì có thể tham khảo gợi ý TOP 4 bảng điều khiển ATS được ưa chuộng dưới đây. Những thiết bị này đều đến từ các thương hiệu nổi tiếng trên thế giới, có độ bền cao cùng khả năng tương thích linh hoạt với nhiều hệ thống điện công nghiệp và dân dụng.

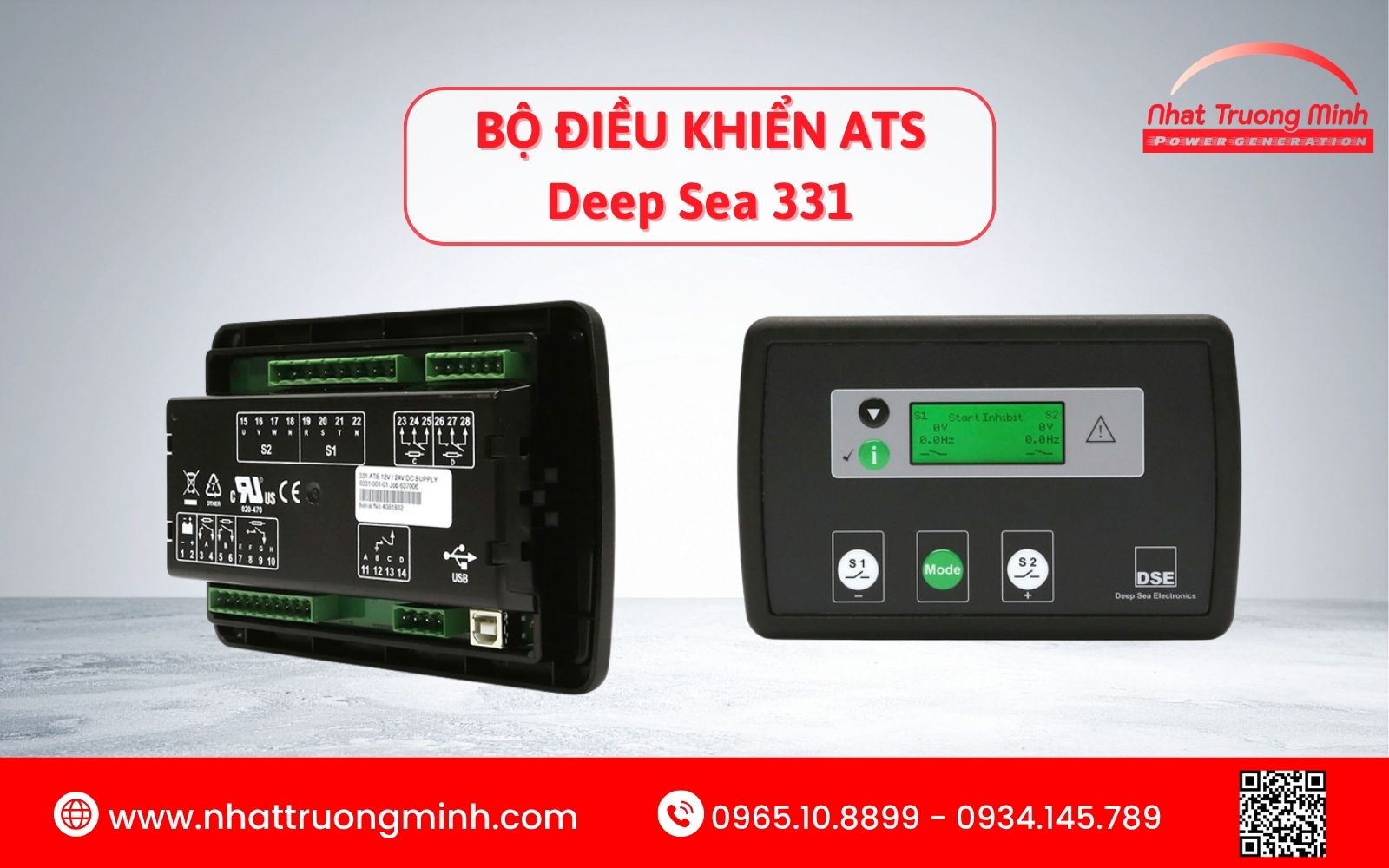

Bảng điều khiển Deep Sea 331

Bảng điều khiển Deep Sea 331 là bộ chuyển nguồn ATS của thương hiệu điện tử Deep Sea của Anh quốc. Thiết bị nổi bật với các tính năng tự động chuyển đổi giữa các nguồn cung cấp, chế độ khôi phục thủ công linh hoạt và cung cấp nhiều tùy chọn cài đặt cấu hình đầu ra/đầu vào để phù hợp với từng yêu cầu hệ thống. Ngoài ra, bộ điều khiển ATS Deep Sea 331 còn được trang bị màn hình 3 pha hiện đại, hiển thị thông tin trung thực cho tất cả 3 pha nguồn và hỗ trợ tương tích với bộ nguồn DSE160, dễ dàng kết nối nguồn điện AC, module điều khiển mở rộng.

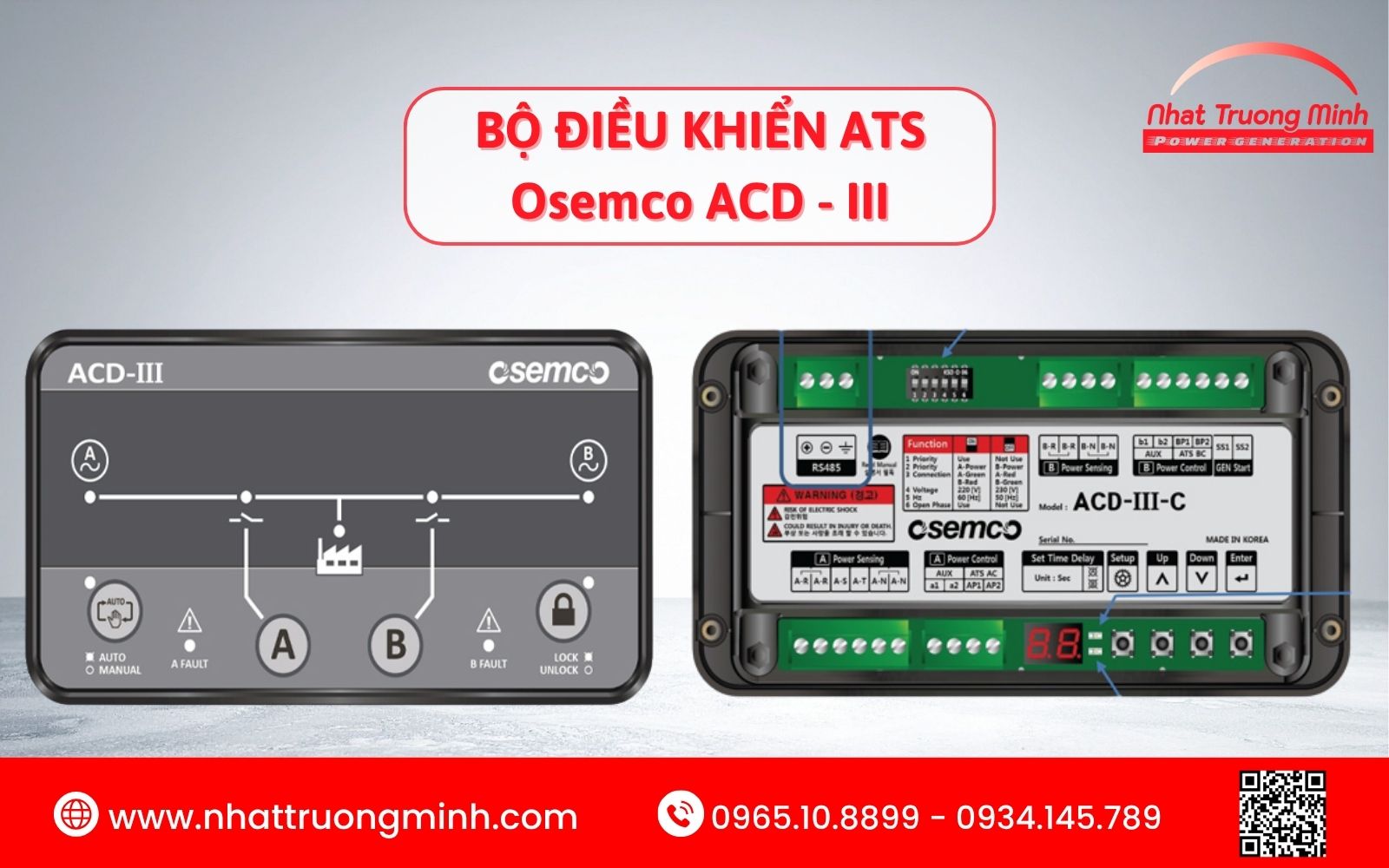

Bộ điều khiển ATS Osemco ACD – III

Bộ điều khiển tủ ATS Osemco ACD – III là thiết bị do Osemco (Hàn Quốc) sản xuất, được thiết kế nút điều khiển Auto – Manual trực quan, giúp người dùng dễ dàng chuyển đổi giữa chế độ điều khiển tự động và thủ công. Nhờ được trang bị vỏ bảo vệ đạt chuẩn IP55, thiết bị đảm bảo khả năng chống bụi và chống nước hiệu quả, phù hợp với nhiều môi trường vận hành khác nhau. Ngoài ra, bộ điều khiển Osemco ACD – III còn nổi bật với khả năng kết nối với máy tính (PC) để cài đặt các thông số vận hành như thời gian chuyển mạch, ngõ ra điều khiển, ngưỡng điện áp bảo vệ,… mang đến khả năng tùy chỉnh linh hoạt.

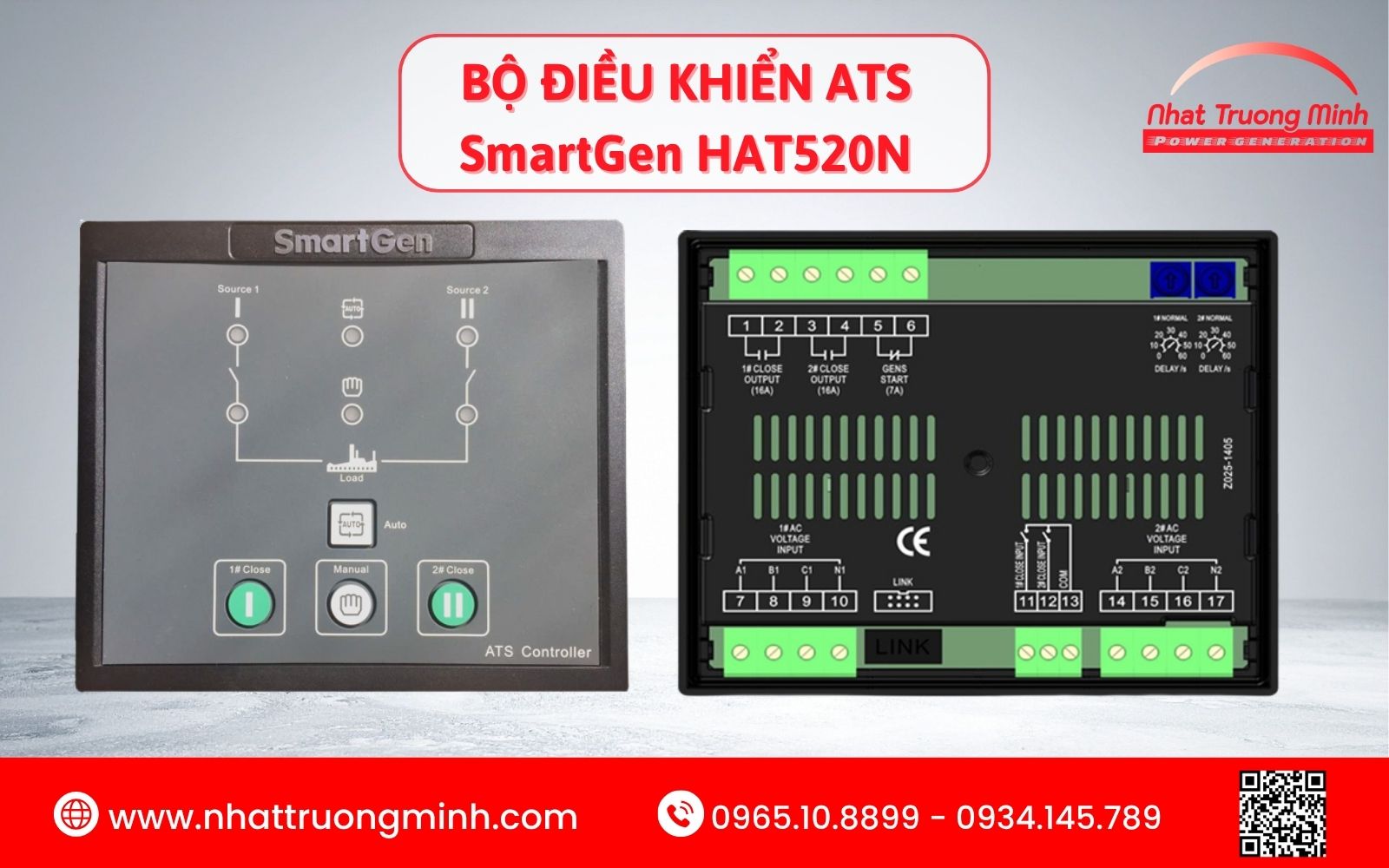

Bộ điều khiển ATS SmartGen HAT520N

Bộ chuyển nguồn ATS SmartGen HAT520N thuộc thương hiệu SmartGen cũng từ Anh quốc, nổi bật với khả năng đo lường, chuyển đổi nguồn điện chính xác, giúp giảm thiểu sự cố điện áp bất thường và đảm bảo hệ thống vận hành ổn định. Thiết bị được tích hợp đèn LED hiển thị rõ ràng cho phép giám sát trạng thái nguồn điện theo các cấu hình AC 1P2W/2P3W/3P4W. Thêm vào đó, bộ điều khiển tủ ATS SmartGen HAT520N cũng được thiết kế cơ chế điều khiển kép Auto (tự động) – Manual (thủ công), đáp ứng linh hoạt mọi nhu cầu vận hành của người dùng.

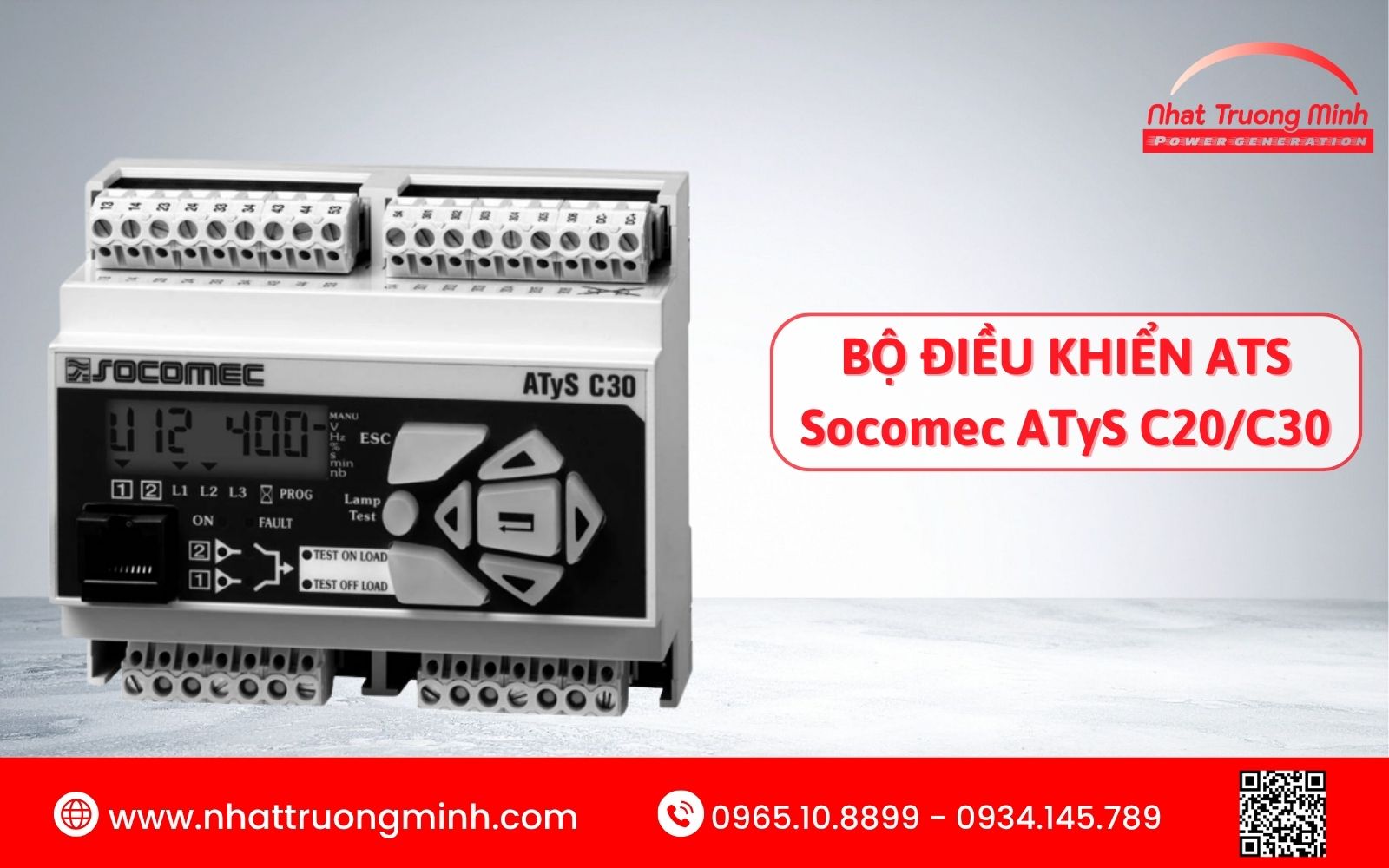

Bộ điều khiển Socomec ATyS C20/C30

Bộ điều khiển Socomec ATyS C20/C30 là phụ kiện bộ điều khiển ATS của hãng Socomec, chuyên về các thiết bị điện nổi tiếng đến từ Pháp. Thiết bị được thiết kế dạng module nhỏ gọn, có thể lắp đặt dễ dàng trên thanh ray DIN tiêu chuẩn giúp tối ưu không gian tủ điện, đồng thời được hỗ trợ nguồn điện phụ trợ linh hoạt với hai phiên bản nguồn cấp AC/DC tùy chọn. Đặc biệt, bộ điều khiển Socomec ATyS C20/C30 còn có khả năng tương thích mở rộng với công tắc chuyển Socomec hoặc những công tắc sử dụng công nghệ tương tự, mang đến sự linh hoạt trong quá trình lắp đặt và vận hành.

Báo giá bộ điều khiển ATS chuyển nguồn tự động

Hiện nay, các bộ điều khiển ATS phổ biến trên thị trường có mức giá trung bình từ vài triệu đến hơn 30 triệu đồng tùy thuộc vào thương hiệu, chủng loại và tính năng bổ sung.

Bạn có thể tham khảo bảng giá các bảng điều khiển chuyển nguồn ATS đang bán chạy tại Nhật Trường Minh – Đơn vị chuyên cung cấp các phụ kiện máy phát điện và tổ máy phát điện uy tín tại Việt Nam:

Tên sản phẩm	Giá tham khảo
Bộ điều khiển ATS tự động Deep Sea 331	Liên hệ
Bộ điều khiển ATS SmartGen HAT520N	Liên hệ
Bảng điều khiển ATS Osemco ACD – III	Liên hệ
Bộ điều khiển Socomec ATyS C20/C30	Liên hệ

Lưu ý: Giá bán bộ điều khiển ATS thường không cố định, có thể thay đổi tùy theo thời điểm, chính sách của nhà sản xuất và chương trình khuyến mãi. Hãy liên hệ trực tiếp đến Nhật Trường Minh để nhận báo giá chi tiết, ưu đãi cho từng bộ điều khiển ATS.

Nhật Trường Minh – Công ty cung cấp bộ điều khiển ATS chính hãng, uy tín

Nhật Trường Minh là đơn vị chuyên cung cấp máy phát điện công nghiệp và các phụ kiện máy phát điện chất lượng, giá tốt tại Việt Nam với hơn 10 năm kinh nghiệm. Hiện tại, chúng tôi cũng cung cấp đa dạng loại phụ kiện bộ điều khiển ATS chuyển nguồn tự động chính hãng và ứng dụng công nghệ tiên tiến, đáp ứng linh hoạt mọi nhu cầu vận hành hệ thống điện dự phòng từ dân dụng đến công nghiệp cho khách hàng.

Với phương châm hoạt động đặt lợi ích khách hàng lên hàng đầu, Nhật Trường Minh cam kết về chất lượng sản phẩm và quyền lợi mua hàng khi quý khách tin tưởng chọn mua bảng điều khiển ATS tại hệ thống cửa hàng của chúng tôi:

• Thiết bị được nhập khẩu trực tiếp từ những thương hiệu uy tín như Socomec, SmartGen, Osemco,… có chứng nhận CO và CQ rõ ràng, đảm bảo chất lượng đạt chuẩn.
• Cung cấp chính sách bảo hành chính hãng đầy đủ và hỗ trợ 1 đổi 1 miễn phí nếu bảng điều khiển ATS bị lỗi kỹ thuật.
• Đặt hàng online dễ dàng trên website chính thức của Nhật Trường Minh và được tư vấn tận tình, gợi ý các dòng bảng điều khiển ATS phù hợp với nhu cầu sử dụng bởi đội ngũ kỹ thuật viên giàu kinh nghiệm.
• Giao hàng và hỗ trợ lắp đặt bộ điều khiển tủ ATS tận nơi trên toàn quốc, đảm bảo giao nhanh, đúng tiến độ và kỹ thuật.
• Giá mua bảng điều khiển chuyển nguồn tự động ATS hợp lý, cạnh tranh nhất thị trường.

Liên hệ đến Nhật Trường Minh ngay hôm nay để được tư vấn miễn phí giải pháp lắp đặt bảng điều khiển tủ ATS phù hợp, đảm bảo an toàn vận hành với chi phí tối ưu nhất.

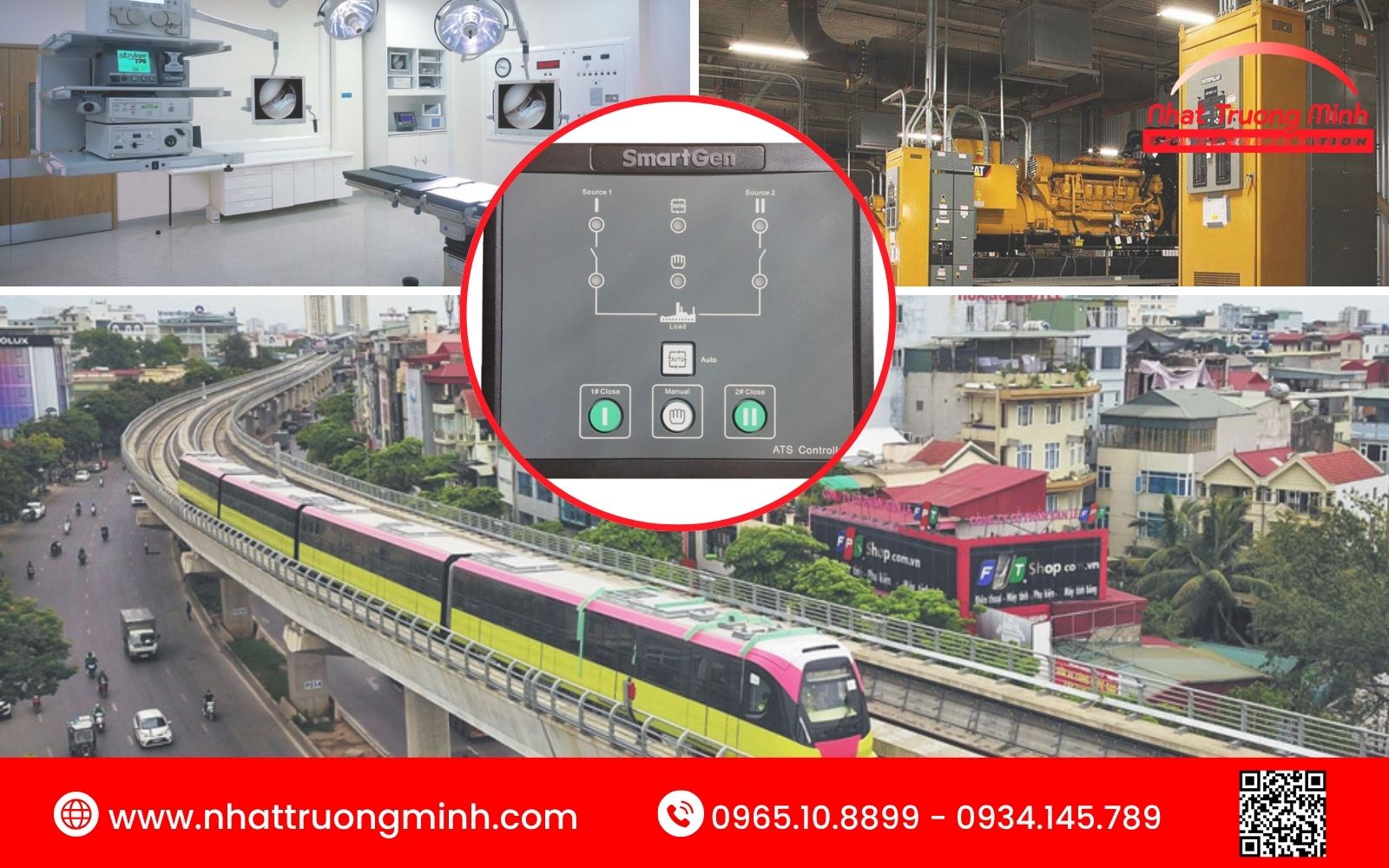

Ứng dụng của bộ điều khiển ATS trong thực tế

Nhờ vào khả năng tự động chuyển đổi nguồn điện linh hoạt, giúp duy trì hoạt động liên tục cho các hệ thống điện quan trọng, bộ điều khiển ATS thường được sử dụng trong mạng điện hạ thế, ứng dụng rộng rãi trong nhiều lĩnh vực:

• Các tòa nhà và công trình dân dụng như bệnh viện, căn cứ quân sự, trung tâm thương mại, ngân hàng, công ty bảo hiểm,…
• Ngành công nghiệp bao gồm các nhà máy hóa chất, sản xuất thủy tinh, khai thác mỏ, phòng máy tàu thuỷ,…
• Các cơ sở hạ tầng giao thông như sân bay, bến cảng, hệ thống đường sắt, đường cao tốc, nhà máy xử lý nước, trạm viễn thông,…

Tóm lại, bộ điều khiển ATS đóng vai trò quan trọng trong việc tự động chuyển đổi nguồn điện lưới sang nguồn điện dự phòng và ngược lại, giúp hệ thống điện vận hành ổn định khi xảy ra sự cố mất điện. Hy vọng qua những gợi ý các bộ chuyển nguồn ATS chất lượng được chia sẻ trên đây sẽ giúp bạn dễ dàng lựa chọn được thiết bị phù hợp với nhu cầu sử dụng thực tế. Nếu quý khách cần tư vấn kỹ thuật chuyên sâu hay băn khoăn chưa biết nên chọn lắp đặt bảng điều khiển ATS nào phù hợp, đừng ngần ngại gọi ngay đến Nhật Trường Minh để được hỗ trợ tận tình.
