Máy phát điện 3 pha

Máy phát điện 3 pha cấp điện 380 V cho động cơ, bơm, máy nén khí và máy móc, đồng thời vẫn lấy được 220 V cho đèn, ổ cắm giữa một pha và dây trung tính. Chọn máy 3 pha khi trong số thiết bị phải chạy lúc mất điện có thiết bị 380 V; nhà chỉ dùng thiết bị 220 V thì máy phát điện 1 pha là đủ. Máy 3 pha thường lấy hệ số công suất 0,8: máy 100 kVA tương đương khoảng 80 kW.

Trang này lọc máy 3 pha ở mọi dải công suất. Máy dưới 15 kVA nằm ở danh mục máy phát điện gia đình; phần lớn máy từ 15 kVA trở lên nằm ở danh mục máy phát điện công nghiệp, nơi gần như toàn bộ máy là bản 3 pha.

Máy phát điện 3 pha là gì?

Máy phát điện 3 pha là máy tạo ra ba dòng điện xoay chiều cùng tần số và biên độ, lệch pha nhau 120 độ, theo nguyên lý biến cơ năng thành điện năng. Máy 3 pha dùng cho nơi có thiết bị 3 pha như máy CNC, dây chuyền sản xuất, máy lạnh công nghiệp, bơm và thang máy.

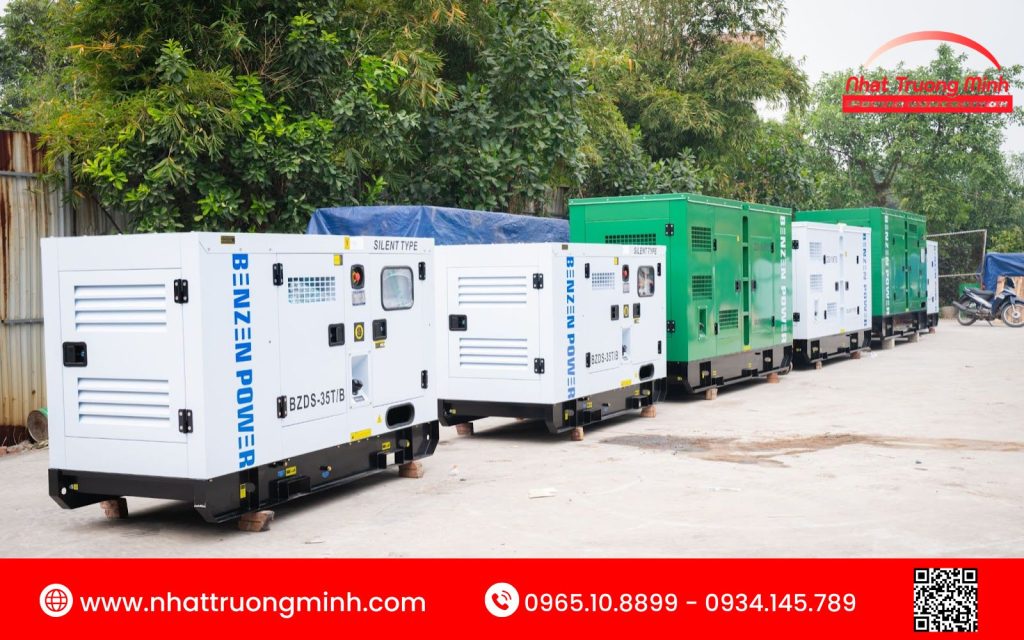

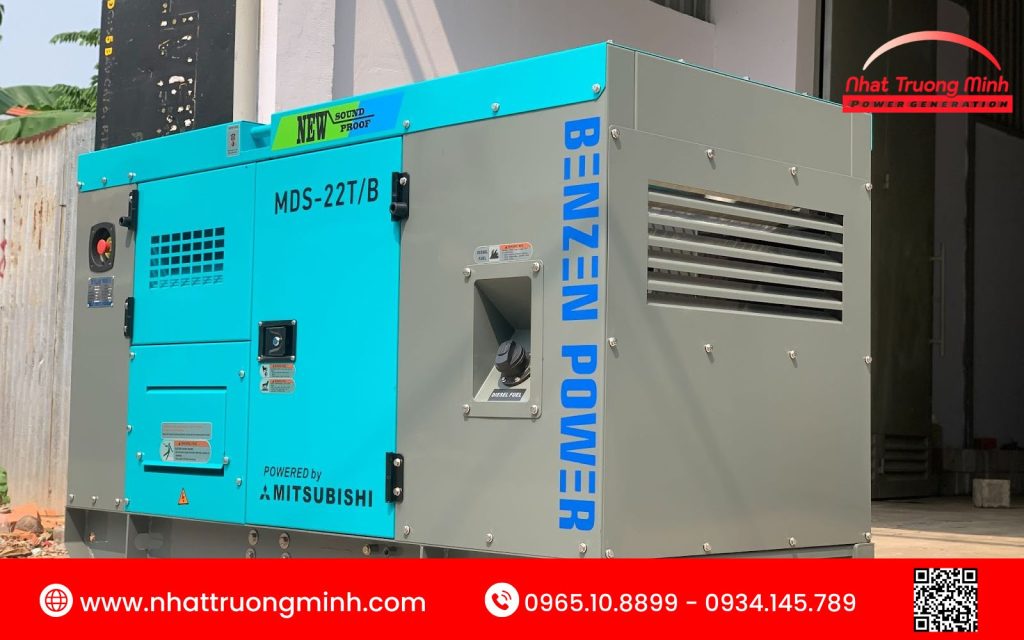

Máy phát điện 3 pha là thiết bị điện dự phòng có khả năng tạo ra dòng điện 3 pha xoay chiều

Cấu tạo và nguyên lý hoạt động của máy phát điện 3 pha

Cấu tạo của máy phát điện 3 pha

Đầu phát của tổ máy phát điện 3 pha có các bộ phận chính sau (số thứ tự khớp với hình):

Hình ảnh minh họa cấu tạo máy phát điện 3 pha cơ bản

• 1 – Vỏ máy phát: bảo vệ đầu phát khỏi bụi, nước và va chạm.
• 2 – Bạc lót: giảm ma sát, đỡ trục quay.
• 3 – Stato: ba cuộn dây giống nhau đặt lệch nhau 120 độ, nơi sinh ra ba dòng điện xoay chiều khi từ trường quét qua.
• 4 – Giá đỡ: giữ stato và roto đúng vị trí, không rung lắc khi chạy.
• 5 – Bộ chỉnh lưu: đổi dòng xoay chiều thành dòng một chiều để cấp cho cuộn kích từ trên roto.
• 6 – Bộ điều chỉnh điện áp: giữ điện áp ra ổn định, tránh quá áp hoặc sụt áp khi tải thay đổi.
• 7 – Vòng tiếp điện: ở đầu phát có chổi than, truyền dòng kích từ vào roto khi đang quay; đầu phát không chổi than không có bộ phận này.
• 8 – Roto: nam châm điện được cấp dòng một chiều, quay quanh trục để tạo từ trường quét qua stato.

Ngoài ra còn có nắp bảo vệ, khớp nối với động cơ, cánh quạt làm mát, khung đỡ và vỏ cách âm.

Nguyên lý hoạt động của máy phát điện 3 pha

Máy phát điện 3 pha hoạt động theo hiện tượng cảm ứng điện từ. Khi roto (phần cảm) quay, từ trường của nó quét qua ba cuộn dây stato (phần ứng) và sinh ra điện áp cảm ứng trong từng cuộn. Vì ba cuộn đặt lệch nhau 120 độ nên ba dòng điện sinh ra cũng lệch pha nhau 120 độ, cùng tần số và biên độ.

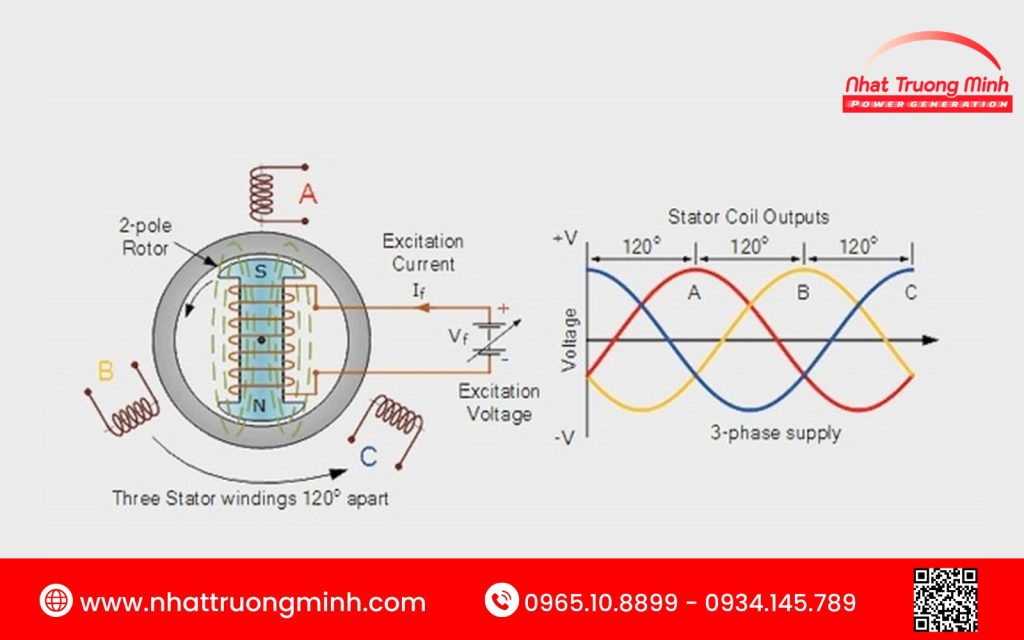

Sơ đồ nguyên lý máy phát điện 3 pha​

Ứng dụng của máy phát điện 3 pha

Máy phát điện 3 pha dùng ở những nơi có thiết bị 380 V hoặc tải lớn:

• Xưởng cơ khí có nhiều máy chạy cùng lúc như máy hàn, máy tiện, máy phay.
• Bệnh viện, trung tâm y tế cần nguồn dự phòng cho thiết bị quan trọng khi mất điện.
• Công trình xây dựng, tòa nhà cao tầng với máy khoan, máy trộn bê tông, thang máy, bơm.
• Siêu thị, trung tâm thương mại với máy lạnh công suất lớn, thang cuốn, chiếu sáng.
• Biệt thự có điều hòa trung tâm, thang máy gia đình, bơm hồ bơi.

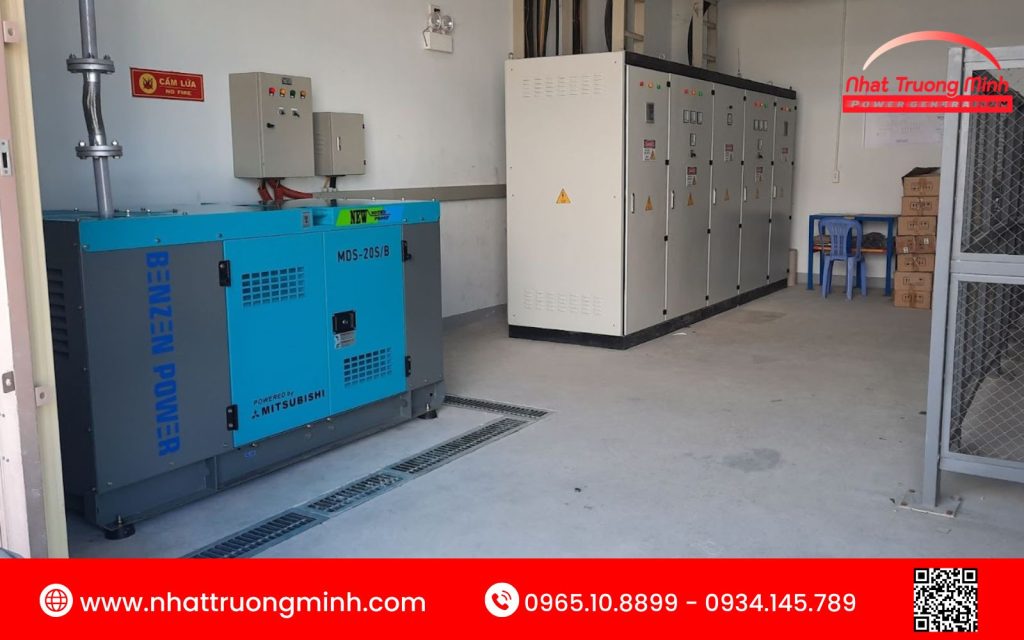

Máy phát điện chạy dầu 3 pha ứng dụng rộng rãi trong dân dụng, sản xuất và kinh doanh

Chọn công suất máy phát điện 3 pha

Chọn theo tải ưu tiên phải chạy khi mất điện, không theo tổng tải của công trình. Thiết bị có động cơ như bơm, máy nén khí kéo dòng lớn lúc khởi động: khởi động trực tiếp tính gấp 9 lần dòng chạy, sao – tam giác gấp 3,5 lần, qua biến tần gấp 1 lần; hệ số này đã gồm phần dư, không nhân thêm. Các bước tính có ở bài cách tính công suất máy phát điện.

Tên máy thường ghi hai số như 100/110 kVA: số nhỏ là công suất liên tục, số lớn là công suất dự phòng. Máy chạy nhiều giờ mỗi ngày thì chọn theo công suất liên tục.

Gửi danh sách thiết bị cần chạy và cách khởi động của bơm, động cơ lớn qua hotline 0965.10.8899 hoặc mục liên hệ để nhận báo giá theo cấu hình. Nhật Trường Minh khảo sát, tư vấn miễn phí.
