Tổng hợp 8 tiêu chuẩn thiết kế phòng máy phát điện​

Thiết kế phòng máy phát điện cần tuân thủ đầy đủ các tiêu chuẩn nghiêm ngặt để đảm bảo khả năng kết nối thuận tiện, giảm tiếng ồn cũng như khí thải của thiết bị. Nếu không đáp ứng đúng các tiêu chuẩn thiết kế phòng máy phát điện​, thiết bị có thể bị quá nhiệt, gây tiếng ồn lớn hoặc phát sinh những rủi ro khi vận hành máy. Vậy cụ thể tiêu chuẩn phòng đặt máy phát điện là gì? Hãy cùng Công ty Nhật Trường Minh tìm hiểu ngay sau đây.

8 Tiêu chuẩn thiết kế phòng đặt máy phát điện mà bạn cần biết

Tiêu chuẩn thiết kế phòng máy phát điện cần tuân thủ nghiêm ngặt các yêu cầu kỹ thuật để đảm bảo an toàn, hiệu suất vận hành và thuận tiện cho công tác bảo trì. Dưới đây là 8 tiêu chuẩn cơ bản để xây dựng phòng máy phát điện hiệu quả:

Kích thước phòng máy phát điện

Để đảm bảo an toàn và vận hành máy phát điện hiệu quả, thì tiêu chuẩn thiết kế phòng máy phát điện​ cần đáp ứng các yêu cầu về kích thước như sau:

• Chiều rộng = Chiều rộng máy + Khoảng trống 2 bên máy phát điện với tường (mỗi bên tối thiểu 80 cm).
• Chiều dài = Chiều dài máy + Tiêu âm gió vào/ra + Chụp thoát gió + Khoảng cách tối thiểu 1000 mm.
• Chiều cao = Chiều cao máy + Bô giảm thanh & ống khói + Khoảng cách tối thiểu 1000 mm.

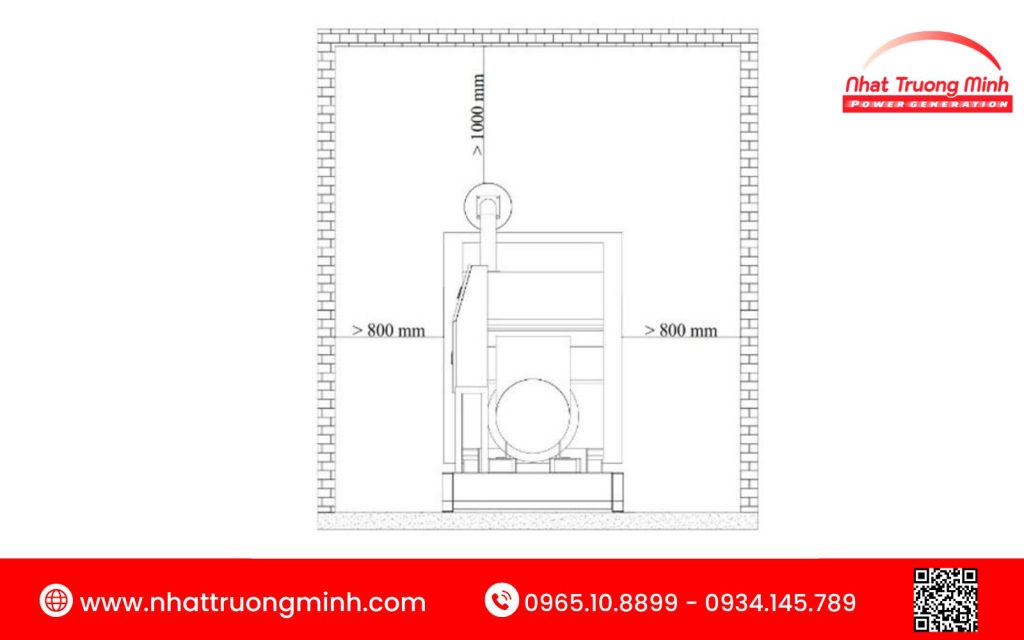

Thiết kế phòng máy phát điện theo kích thước tiêu chuẩn

Lưu ý: Nếu phòng máy phát điện​ đặt thêm thùng nhiên liệu dự phòng hoặc tủ điện, bạn cần tính toán bổ sung không gian phù hợp để đảm bảo an toàn và thuận tiện khi sử dụng cũng như bảo trì.

Bệ máy và giảm chấn

Đối với máy phát điện công suất nhỏ, việc lắp đặt bệ máy có thể không bắt buộc. Tuy nhiên, với các dòng máy phát điện công suất lớn, bạn cần sử dụng bệ đỡ hoặc lò xo giảm chấn để hạn chế rung động, bảo vệ kết cấu sàn và đảm bảo vận hành ổn định.

• Bệ máy phát điện thường được làm từ bê tông cốt thép có độ dày từ 10 – 20cm, với kích thước lớn hơn thân máy từ 30 – 50cm để tạo không gian lắp lò xo giảm chấn hoặc hỗ trợ kỹ thuật viên thao tác vận hành.
• Lò xo giảm chấn phải đảm bảo tải trọng tổng ít nhất gấp 2 lần trọng lượng máy. Ví dụ, máy 1100KVA nặng 8 tấn thì cần 8 lò xo giảm chấn (4 lò xo mỗi bên) và mỗi lò xo chịu tải tối thiểu 2 tấn để đảm bảo độ ổn định.

Hệ thống tiêu âm phòng máy phát điện

Hệ thống tiêu âm đóng vai trò quan trọng trong việc giảm tiếng ồn khi vận hành máy, đặc biệt tại các công trình gần khu dân cư, trường học hoặc trong khu vực cần kiểm soát tiếng ồn chặt chẽ. Theo tiêu chuẩn, mức ồn trong phòng máy phát điện cần được kiểm soát dưới 75dB. Để đạt được yêu cầu này, hệ thống tiêu âm cần được thiết kế theo tiêu chuẩn phòng máy phát điện sau đây:

• Cách âm tường và trần phòng máy: Sử dụng khung thép kết hợp bông thủy tinh (80 – 100kg/m³), vải chống cháy và tôn đột lỗ với độ dày tiêu âm từ 80 – 100mm.
• Cách âm đầu vào, đầu ra: Dùng vật liệu tương tự với tường và trần, trong đó khối tiêu âm đầu vào có diện tích 1,3 – 1,5 lần diện tích két nước, khối tiêu âm đầu ra đạt 1,1 – 1,3 lần diện tích két nước để tối ưu hiệu quả giảm ồn.
• Bộ giảm thanh sơ cấp và thứ cấp: Lớp ngoài bằng thép, bên trong bộ sơ cấp là bông thủy tinh với tỷ trọng 80 – 100kg/m³, bọc vải chống cháy và tôn đột lỗ. Bô giảm thanh thứ cấp bên trong có các ống đan xen giúp tối ưu khả năng giảm âm.

Ngoài ra, để giảm thiểu tối đa tiếng ồn, có thể lắp đặt hộp cách âm phía sau cửa hút gió hoặc bổ sung hộp cách âm từ két nước ra cửa gió tùy theo mức độ yêu cầu.

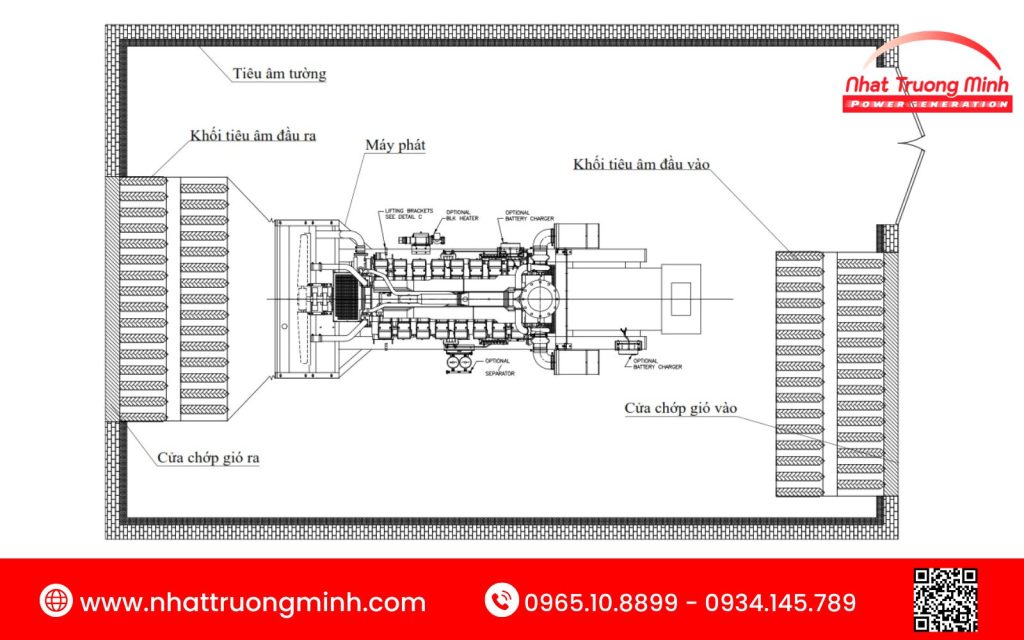

Giảm thiểu tiếng ồn phòng máy phát điện hiệu quả với hệ thống tiêu âm đạt chuẩn

Tiêu chuẩn về hệ thống cấp dầu

Tiêu chuẩn thiết kế phòng máy phát điện​ cho hệ thống cấp dầu cần đảm bảo nguồn nhiên liệu ổn định. Với máy công suất nhỏ, bồn chứa nhiên liệu phải đáp ứng khả năng vận hành từ 5 – 12 giờ liên tục. Đối với máy phát công suất lớn, có thể tùy chỉnh theo hai giải pháp sau đây:

• Hệ thống cấp dầu 1 bồn: Dầu được dẫn từ bồn chứa trực tiếp đến động cơ qua đường ống, có tích hợp van đóng/mở và thước đo mức dầu. Động cơ sẽ tự động lấy nhiên liệu mà không cần sử dụng hệ thống bơm hỗ trợ.
• Hệ thống cấp dầu từ 2 bồn trở lên: Ngoài hệ thống đường ống, van và thước đo như hệ thống cấp dầu 1 bồn thì cần lắp thêm bơm tự động để chuyển nhiên liệu từ bồn trữ sang bồn sử dụng hàng ngày, đảm bảo nguồn cung liên tục.

Hệ thống thoát khí thải

Hệ thống thoát khí thải đóng vai trò quan trọng trong việc kiểm soát ô nhiễm môi trường và đảm bảo không gian phòng máy có đủ oxy, giúp thiết bị vận hành an toàn. Một hệ thống thoát khí thải đạt tiêu chuẩn phòng đặt máy phát điện cần đáp ứng các yêu cầu sau đây:

• Ống dẫn khói: Sử dụng ống thép mạ kẽm, bên trong có lớp bông thủy tinh tỷ trọng 80 – 100kg/m³, bên ngoài bọc inox để tăng độ bền và khả năng cách nhiệt.
• Bộ lọc khí thải: Hỗ trợ xử lý khí thải trước khi xả ra môi trường, đảm bảo không thải khói đen và các khí độc hại luôn trong ngưỡng an toàn theo quy định.

Thông thường, cửa hút gió được đặt phía trên bảng điều khiển với kích thước điều chỉnh theo công suất tổ máy để đảm bảo lưu thông không khí. Trong khi đó, cửa thoát gió nóng được thiết kế dựa trên kích thước két nước, mở rộng thêm 20 – 60cm mỗi bên để tối ưu khả năng tản nhiệt.

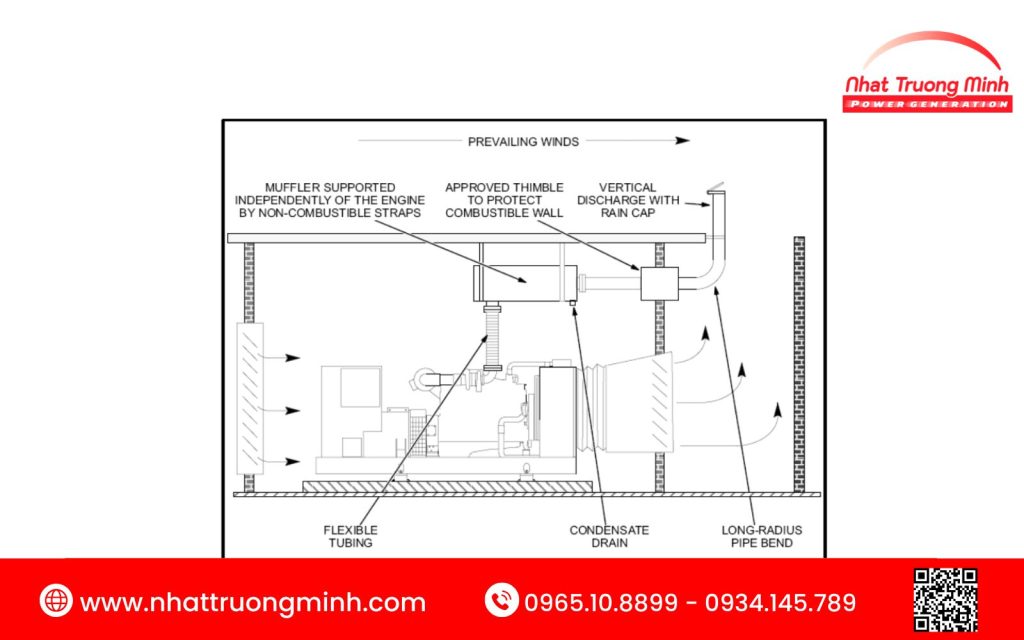

Thiết kế hệ thống thoát khí thải theo tiêu chuẩn phòng máy phát điện

Tiêu chuẩn về tiếp địa phòng máy phát

Hệ thống tiếp địa đóng vai trò quan trọng trong việc đảm bảo an toàn cho máy phát điện, giúp hạn chế rủi ro do rò rỉ điện, sét đánh hoặc sự cố điện áp. Mỗi phòng đặt máy phát điện cần được trang bị hai hệ thống tiếp địa độc lập:

• Tiếp địa trung tính: Đảm bảo điện áp ổn định và an toàn cho hệ thống, với điện trở nối đất Rnd ≤ 4Ω.
• Tiếp địa an toàn: Bảo vệ vỏ máy biến áp, tủ hạ thế và các thiết bị điện khác, với điện trở Rnd ≤ 4Ω.

Ngoài ra, hệ thống tiếp địa trạm máy phát bao gồm các cọc nối đất và dây tiếp địa kết nối với toàn bộ khung thép, tủ điện, cửa ra vào bằng thép và các vật liệu kim loại khác trong phòng.

Chiếu sáng phòng máy phát điện

Hệ thống chiếu sáng trong phòng máy phát điện cần được thiết kế khoa học để đảm bảo an toàn và thuận tiện cho quá trình vận hành, bảo trì. Các yêu cầu cơ bản về hệ thống chiếu sáng theo tiêu chuẩn thiết kế phòng đặt máy phát điện gồm:

• Bố trí đèn chiếu sáng hợp lý, đảm bảo cung cấp đủ ánh sáng cho toàn bộ khu vực vận hành và bảo dưỡng máy phát điện. Ngoài ra, cần lắp đặt ổ cắm điện để kết nối các thiết bị hỗ trợ khi cần.
• Dây dẫn điện phải đạt tiêu chuẩn an toàn, sử dụng lõi đồng bọc PVC với tiết diện 2×1,5mm², được luồn trong ống thép để bảo vệ khỏi tác động môi trường và nguy cơ cháy nổ.
• Hệ thống chiếu sáng phải đảm bảo cung cấp đủ ánh sáng ổn định, giúp quá trình vận hành và bảo trì diễn ra an toàn, hiệu quả.

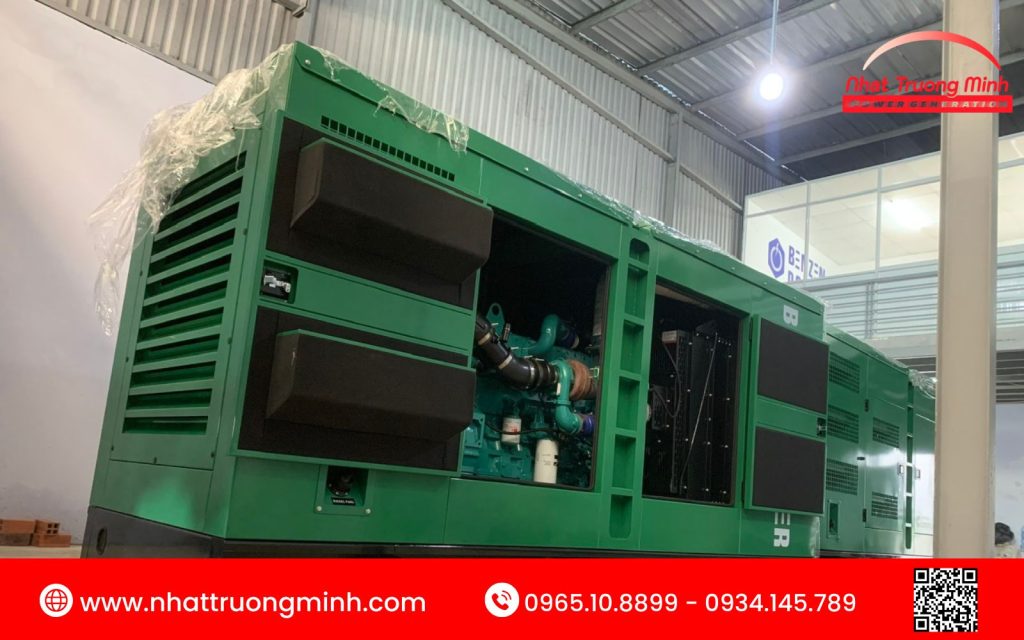

Thiết kế hệ thống chiếu sáng đầy đủ đảm bảo quá trình vận hành và bảo trì máy phát điện dễ dàng

Phòng chống cháy nổ

An toàn phòng chống cháy nổ là yêu cầu bắt buộc khi thiết kế và vận hành phòng máy phát điện. Để ngăn ngừa các sự cố cháy nổ do quá tải, chập điện hoặc tác động từ bên ngoài, bạn cần triển khai các biện pháp tiêu chuẩn thiết kế phòng máy phát điện​ sau đây:

• Trang bị bình chữa cháy: Phải được bố trí tại các vị trí dễ tiếp cận, ưu tiên loại bình phù hợp với đám cháy do điện và nhiên liệu.
• Hệ thống điện an toàn: Lắp đặt hệ thống ngắt điện tự động khi có dấu hiệu chập cháy, kết hợp với cảm biến báo cháy để cảnh báo sớm.
• Vật liệu chống cháy: Cửa, tường và trần nên sử dụng vật liệu có khả năng chịu nhiệt cao, hạn chế bắt lửa để giảm nguy cơ cháy lan.

Vì sao cần thiết kế phòng máy phát điện đạt tiêu chuẩn?

Máy phát điện công nghiệp, đặc biệt là các dòng máy chạy bằng dầu diesel, trong quá trình hoạt động sẽ tiêu thụ nhiều oxy và thải ra khí CO – một loại khí độc nguy hiểm với sức khỏe con người. Do đó, việc lắp đặt máy phát điện ở môi trường thông thoáng sẽ là ưu tiên hàng đầu để đảm bảo an toàn.

Tuy nhiên, trong thực tế, nhiều công trình như nhà máy, khu công nghiệp hoặc các tòa nhà cao tầng thường đặt máy phát điện trong phòng kín để tiết kiệm không gian, bảo vệ thiết bị khỏi tác động từ môi trường bên ngoài và đảm bảo tính thẩm mỹ. Chính vì vậy, việc thiết lập các tiêu chuẩn thiết kế phòng máy phát điện​ là điều cần thiết để đảm bảo vận hành an toàn, hạn chế các sự cố máy phát điện và tạo điều kiện thuận lợi cho việc bảo trì, sửa chữa.

Một phòng máy phát điện đạt tiêu chuẩn cần được tính toán dựa trên công suất thiết bị, kích thước tổ máy và phương án vận chuyển. Ngoài ra, hệ thống thông gió, tiêu âm, chống cháy nổ và tiếp địa cũng là những yếu tố quan trọng cần tuân thủ để đảm bảo hiệu suất hoạt động và an toàn trong quá trình sử dụng.

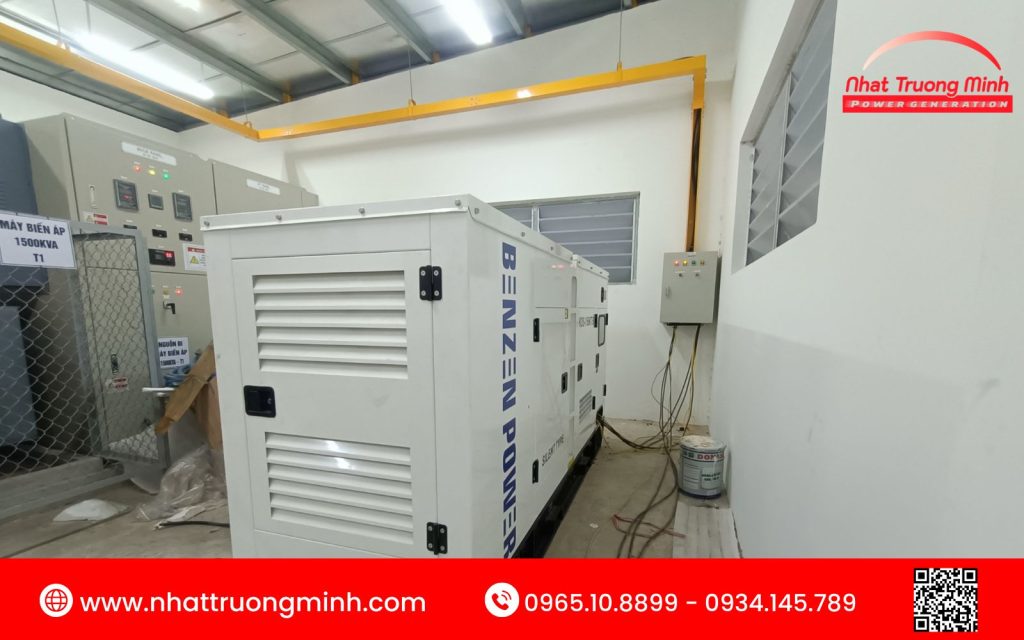

Lý do nên thiết kế phòng máy phát điện chạy dầu đạt chuẩn

Các cơ sở tiêu chuẩn cho phòng đặt máy phát điện

Để thiết kế phòng máy phát điện đạt chuẩn, bạn cần tuân thủ các quy định và tiêu chuẩn kỹ thuật cụ thể. Hồ sơ thiết kế phòng máy phát điện được xây dựng dựa trên các cơ sở sau:

• Hồ sơ thiết kế kiến trúc công trình: Dựa trên bản vẽ và thông số kỹ thuật của công trình để đảm bảo phòng máy phát điện hài hòa với tổng thể kiến trúc cũng như kết cấu xây dựng.
• Các tiêu chuẩn quy phạm thiết kế theo quy chuẩn xây dựng Việt Nam:
  • QCXDVN 09:2005: Quy chuẩn xây dựng về sử dụng năng lượng hiệu quả trong các công trình.
  • 11 TCN 18-21:2006: Quy phạm trang bị điện, đảm bảo hệ thống điện hoạt động an toàn và ổn định.
  • TCVN 4756:1989: Quy định về đo điện trở tiếp đất và những yêu cầu kỹ thuật đối với hệ thống tiếp địa.
  • TCXD 25:1991: Tiêu chuẩn thiết kế đặt dẫn điện trong nhà ở và công trình công cộng.
  • TCXD 27:1991: Tiêu chuẩn thiết kế đặt thiết bị điện trong nhà ở và công trình công cộng.
  • TCXDVN 394:2007: Tiêu chuẩn thiết kế, lắp đặt trang thiết bị điện trong các công trình xây dựng, tập trung vào phần an toàn điện.

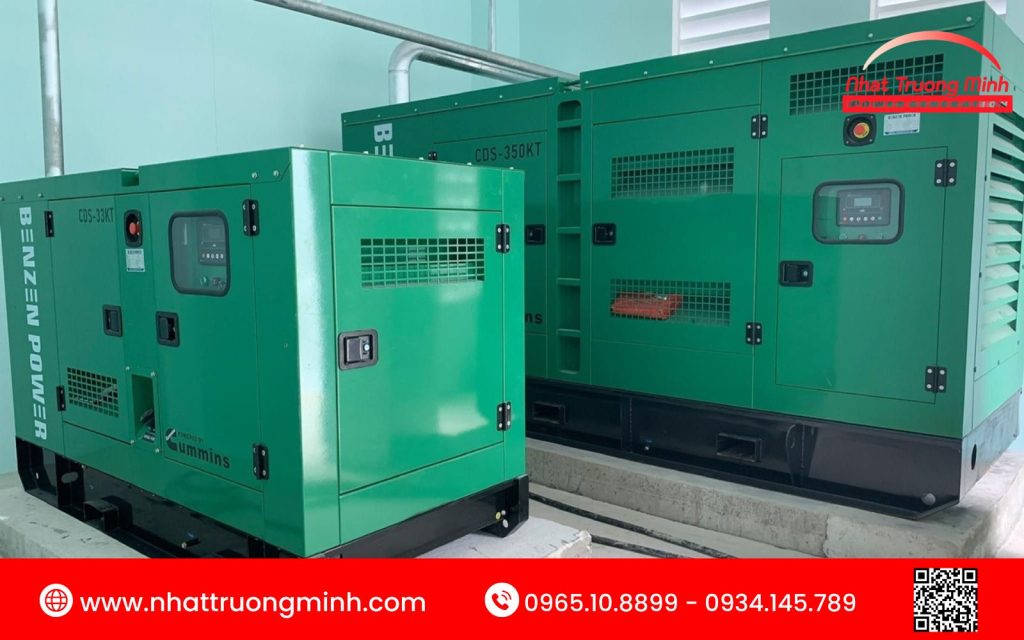

Cơ sở tiêu chuẩn thiết kế phòng máy phát điện

Tóm lại, việc tuân thủ các tiêu chuẩn thiết kế phòng máy phát điện​ không chỉ đảm bảo an toàn cho hệ thống mà còn giúp nâng cao hiệu suất hoạt động, kéo dài tuổi thọ thiết bị. Nếu cần tư vấn chuyên sâu về giải pháp lắp đặt phòng máy phát điện tiêu chuẩn, quý khách hãy liên hệ với Nhật Trường Minh để được hỗ trợ nhanh chóng và chính xác nhất.
