Bộ điều chỉnh điện áp AVR

Bộ điều chỉnh điện áp AVR là thiết bị không thể thiếu giúp ổn định điện áp đầu ra của máy phát điện, đảm bảo nguồn điện cung cấp luôn ổn định và chất lượng. Với cấu tạo hiện đại và nguyên lý hoạt động chính xác, AVR tự động điều chỉnh dòng điện để bảo vệ thiết bị, nâng cao hiệu suất vận hành và kéo dài tuổi thọ máy phát. Bài viết dưới đây Nhật Trường Minh sẽ cung cấp kiến thức chuyên sâu về bộ AVR là gì, cấu tạo, nguyên lý, chức năng và cách ứng dụng bộ điều chỉnh điện áp AVR, giúp bạn hiểu rõ và lựa chọn giải pháp phù hợp cho hệ thống điện của mình.

Bộ điều chỉnh điện áp AVR là gì?

AVR hay bộ điều chỉnh điện áp AVR (Automatic Voltage Regulator) là hệ thống tự động điều chỉnh điện áp đầu đầu cực của máy phát điện, đảm bảo điện năng cung cấp luôn trong giới hạn an toàn.

Ngoài ra, bộ AVR​ máy phát điện còn hỗ trợ kiểm soát dòng điện kích từ, giúp tối ưu hóa hiệu suất và độ bền của thiết bị. Nhờ vào những chức năng quan trọng này, AVR đã trở thành một bộ phận không thể thiếu trong hệ thống máy phát điện công nghiệp, đặc biệt là đối với các doanh nghiệp, xưởng sản xuất cần duy trì nguồn điện ổn định và liên tục.

4 chức năng của bộ điều chỉnh điện áp AVR máy phát điện

Bộ AVR được xem là một phần không thể thiếu của các tổ máy phát điện công nghiệp. Bên cạnh chức năng điều chỉnh điện áp, thiết bị này còn hỗ trợ kiểm soát tần số, quản lý công suất phản kháng và bù trừ hao phí điện áp trên đường truyền. Dưới đây là các chức năng quan trọng của bộ kích từ máy phát điện AVR mà bạn nên biết:

Ổn định điện áp đầu ra

Một trong những chức năng cốt lõi của bộ AVR máy phát điện​ là giữ điện áp đầu ra luôn ở mức ổn định. AVR sẽ liên tục theo dõi và so sánh điện áp đầu ra với giá trị tham chiếu sẵn có. Trong trường hợp xảy ra thay đổi, thiết bị này sẽ điều chỉnh dòng kích từ nhằm đảm bảo điện áp không vượt ngưỡng an toàn. Nhờ vậy, các thiết bị tiêu thụ điện sẽ được vận hành ổn định, tránh hư hỏng hoặc gián đoạn hoạt động.

Kiểm soát tỷ lệ điện áp và tần số

Khi máy phát điện khởi động hoặc vận hành ở chế độ tải thay đổi, tần số và điện áp đầu ra có thể dao động. Bộ điều chỉnh điện áp AVR tăng dòng kích từ theo giá trị tham số, giữ cho tỷ lệ hiệu điện thế đầu ra và tần số nằm trong phạm vi cho phép, tránh hiện tượng dao động điện áp quá mức, đồng thời duy trì hiệu suất ổn định cho toàn bộ hệ thống điện.

Điều chỉnh công suất vô công của máy phát điện

Bộ AVR máy phát điện còn có khả năng điều khiển công suất phản kháng, đảm bảo sự cân bằng giữa điện áp máy phát và điện áp lưới. Bằng cách theo dõi và điều chỉnh dòng điện vô công, AVR giúp tối ưu hóa hiệu suất hệ thống, giảm thiểu hao phí điện năng và nâng cao độ bền cho thiết bị máy phát điện.

Bù điện áp giảm trên đường truyền

Trong quá trình truyền tải điện, sự suy giảm điện áp trên đường dây là điều khó tránh khỏi. Lúc này, bộ điều chỉnh điện áp AVR sẽ dự đoán và bù đắp sự sụt giảm thông qua việc điều chỉnh hiệu điện thế đầu ra phù hợp. Nhờ vậy, điện áp tại điểm tiêu thụ luôn ổn định, hạn chế rủi ro sụt áp ảnh hưởng đến các thiết bị điện, gây gián đoạn quá trình sản xuất.

Ngoài ra, AVR còn có một số tác dụng như:

• Tạo độ suy giảm điện áp theo công suất vô công, cân bằng sự phân phối công suất vô công giữa các máy với nhau trong hệ thống khi máy vận hành nối lưới.
• Khống chế dòng điện kháng do thiếu kích thích nhằm tạo sự ổn định cho hệ thống, khi máy nối lưới.
• Cường hành kích thích khi có sự cố trên lưới.

Cấu tạo bộ AVR máy phát điện

Bộ điều chỉnh điện áp AVR gồm các thành phần chính:

• Mạch cảm biến điện áp: Đo lường điện áp đầu ra của máy phát điện, gửi tín hiệu phản hồi về mạch điều khiển.
• Bộ vi xử lý/Mạch điều khiển (Analog hoặc số): Xử lý tín hiệu đầu vào, tính toán mức điều chỉnh dòng kích từ cần thiết để duy trì điện áp ổn định.
• Mạch khuếch đại công suất: Khuếch đại tín hiệu điều khiển từ bộ vi xử lý, cung cấp dòng điện thích hợp cho cuộn dây kích từ của máy phát điện.
• Cuộn dây kích từ (F+, F-): Được gắn trên rotor máy phát, nhận dòng kích thích từ mạch AVR, điều chỉnh từ trường sinh ra trong rotor.
• Mạch bảo vệ: Bảo vệ quá áp, quá dòng và ngắn mạch, tự động ngắt khi phát hiện sự cố nhằm bảo vệ hệ thống.

Sơ đồ & Nguyên lý hoạt động bộ điều chỉnh điện áp AVR

Sơ đồ đấu dây của AVR máy phát điện:

• Cuộn dây 1 – 2: Đây là cuộn dây cung cấp dòng điện xoay chiều (AC) cho mạch kích từ, đảm bảo có đủ nguồn năng lượng cần thiết để duy trì hoạt động của hệ thống.
• Cuộn dây 3 – 4: Là cuộn dây hồi tiếp, có nhiệm vụ đo lường điện áp đầu ra của máy phát điện.
• F+, F-: Là hai đầu nối của cuộn dây kích từ nằm trong rotor của máy phát điện, đóng vai trò quan trọng trong việc tạo ra từ trường để máy phát điện hoạt động hiệu quả.

Theo sơ đồ trên, nguyên lý mạch AVR máy phát điện​ được​ diễn ra như sau:

• Dòng điện xoay chiều từ cuộn dây kích được chỉnh lưu qua cầu diode PB1004 chuyển thành dòng điện một chiều. Sau đó, điện áp một chiều này sẽ cấp cho cuộn dây kích từ thông qua sự điều khiển của cặp transistor Darlington D718 và H1061.
• Cặp Darlington D718 và H1061 sẽ phân cực bằng 2 điện trở 27K Ohm 5W song song. Nếu không có điều chỉnh thì transistor D718 sẽ ở trạng thái bão hòa, cho phép toàn bộ điện áp cấp vào cuộn dây kích từ.
• Khi điện áp đầu ra máy phát đạt ngưỡng định mức (khoảng 220V), cuộn dây hồi tiếp 3 – 4 sẽ gửi tín hiệu về mạch điều chỉnh điện áp. Lúc này, hiệu điện thế hồi tiếp xấp xỉ bằng 26VAC, sau khi chỉnh lưu sẽ tạo ra 24VDC.
• Hiệu điện thế hồi tiếp 24VDC sẽ được đưa qua bộ lọc (gồm điện trở 470 Ω và tụ điện 47 µF), sau đó phân áp để tạo ra điện áp 8,6 V.
• Nếu điện áp đầu ra vượt quá định mức (>220V) và điệp áp hồi tiếp lớn hơn 8,6V thì diode zener 8V và transistor H1061 sẽ dẫn, làm giảm dòng kích từ qua cặp Darlington. Nhờ vậy, bộ điều chỉnh điện áp AVR có thể tự động điều chỉnh điện áp đầu ra của máy phát điện luôn ở mức ổn định.

Phân loại bộ AVR máy phát điện phổ biến

Mỗi dòng máy phát điện có công suất khác nhau đều được trang bị một bộ AVR phù hợp. Ví dụ, máy phát điện 3kW, 5kW hay 10kW sẽ có các bộ AVR 3kW, 5kW và 10kW tương ứng.

Mặc dù các bộ điều chỉnh điện áp AVR thường sở hữu những tính năng tương tự nhau nhưng sẽ có sự thay đổi về thiết kế, màu sắc và kích thước (tùy theo thương hiệu). Bên cạnh đó, các dòng máy phát điện dù có hoặc không sử dụng chổi than đều cần trang bị một bộ AVR có công suất phù hợp.

Tóm lại, dù thuộc dòng nào hay công suất bao nhiêu thì chức năng chính của AVR vẫn là kiểm soát điện áp, giúp máy phát điện hoạt động hiệu quả. Việc lựa chọn đúng bộ AVR sẽ giúp hệ thống điện vận hành ổn định, đặc biệt là trong môi trường công nghiệp có yêu cầu cao về nguồn điện cung ứng.

Cách kiểm tra và xử lý khi bộ AVR khi gặp sự cố

Mặc dù bộ điều chỉnh điện áp AVR máy phát​ điện rất bền bỉ nhưng trong quá trình vận hành, thiết bị này vẫn có thể gặp một số sự cố do hao mòn linh kiện, quá tải hoặc lỗi hệ thống. Để đảm bảo mạch AVR vận hành ổn định, bạn nên thường xuyên kiểm tra và xử lý kịp thời các lỗi, tránh gây sự cố hư hỏng không mong muốn.

Cách nhận biết AVR máy phát điện bị lỗi

• Kiểm tra điện áp đầu vào: Dùng bộ đo điện áp chuyên dụng để kiểm tra đầu vào của bộ AVR. Nếu điện áp không ổn định hoặc không có nguồn cấp thì máy phát điện hoặc đường truyền đang gặp sự cố.
• Kiểm tra điện áp đầu ra: Đo điện áp đầu ra của AVR máy phát điện để kiểm tra có dao động bất thường hay không. Trường hợp điện áp không đạt ngưỡng tiêu chuẩn (220V) hoặc biến đổi liên tục, AVR có thể đang hoạt động sai cách.
• Kiểm tra bộ điều khiển AVR: Đo điện trở và điện dung trên bo mạch để xem bộ điều khiển có hoạt động bình thường hay không.
• Kiểm tra cảm biến điện áp: Cảm biến điện áp của AVR giúp giám sát và điều chỉnh điện áp đầu ra. Nếu cảm biến bị lỗi, hệ thống sẽ nhận sai giá trị điện áp, dẫn đến hiệu suất không ổn định.
• Kiểm tra các linh kiện quan trọng: Một số linh kiện khác như bộ khuếch đại, bộ điều khiển nhiệt độ hoặc cầu diode có thể bị hư hỏng theo thời gian. Bạn nên kiểm tra và thay thế các bộ phận bị lỗi để đảm bảo AVR hoạt động ổn định.

Cách khắc phục các lỗi của bộ AVR máy phát điện

Khi bộ điều chỉnh điện áp AVR gặp sự cố, việc sửa chữa hoặc thay thế linh kiện kịp thời là điều rất cần thiết để đảm bảo máy phát hoạt động ổn định. Nếu có chuyên môn kỹ thuật tốt, bạn hãy sử dụng các thiết bị đo điện để kiểm tra nguyên nhân hỏng hóc hoặc xác định linh kiện hư hỏng cần thay thế.

Trong trường hợp bạn không có chuyên môn về kỹ thuật, hãy liên hệ với kỹ thuật viên chuyên nghiệp hoặc đơn vị cung cấp máy phát điện uy tín để được hỗ trợ. Việc sửa chữa bộ AVR đúng cách không chỉ khôi phục hiệu suất thiết bị mà còn kéo dài tuổi thọ máy phát điện, giúp giảm thiểu chi phí bảo trì máy phát điện trong tương lai.

Top 3 bộ điều chỉnh điện áp AVR máy phát điện chạy dầu diesel

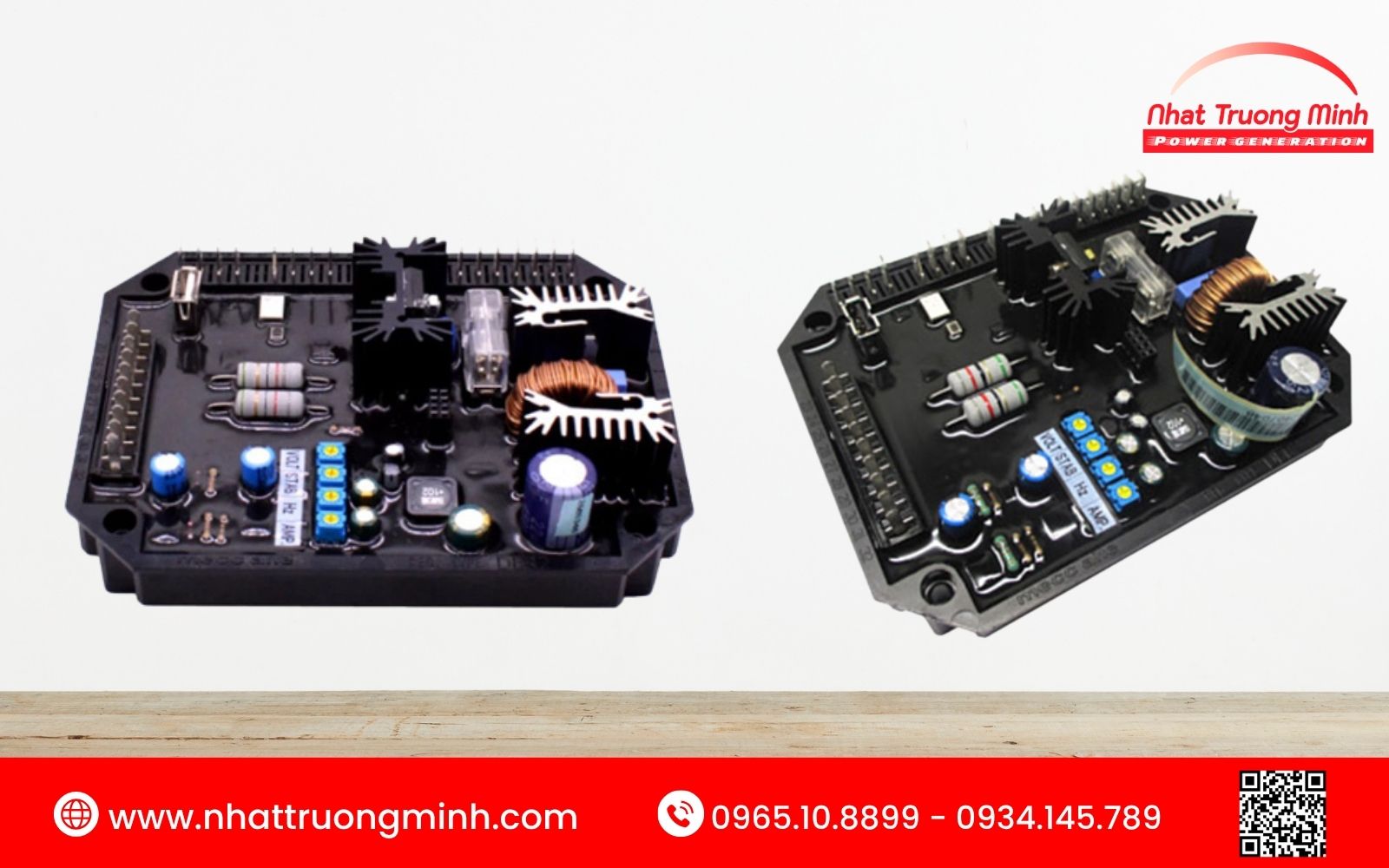

Bộ điều chỉnh điện áp tự động AVR Mecc Alte DER2

Xuất xứ từ Ý, AVR Mecc Alte DER2 là bộ điều khiển kỹ thuật số cao cấp dành cho máy phát điện đồng bộ. Nó hỗ trợ đầu vào nguồn điện biến đổi từ 40 đến 270 Vac, điều chỉnh điện áp với độ chính xác ±1%, và phản hồi nhanh nhờ công nghệ High Dynamic Response, giúp giảm quá áp tạm thời khi tải thay đổi.

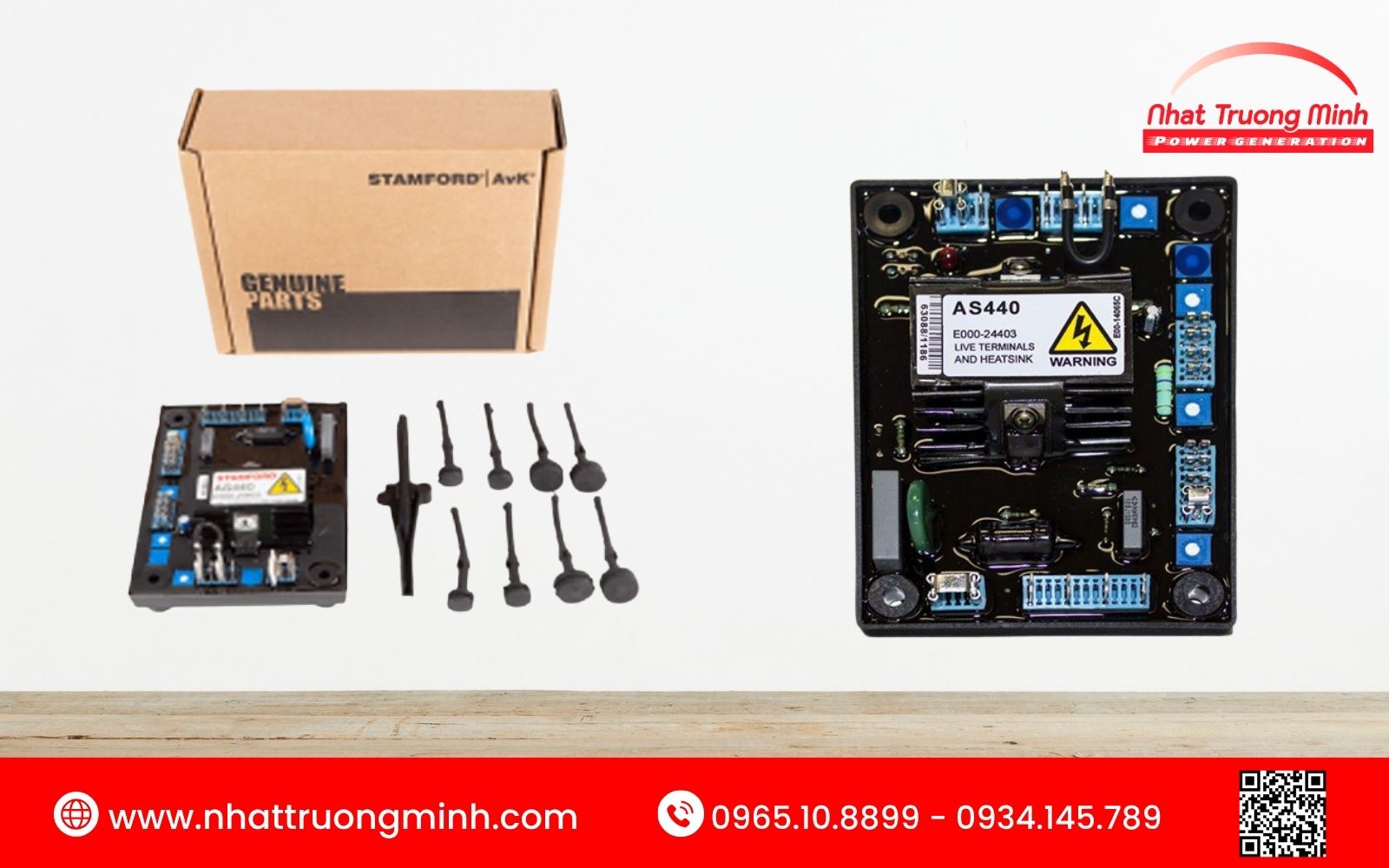

Bộ điều chỉnh điện áp AVR Stamford AS440

Sản phẩm thuộc thương hiệu Stamford – Anh Quốc, AVR AS440 dùng cho các máy phát điện công nghiệp lớn. Thiết bị này đảm bảo duy trì điện áp đầu ra liên tục 4A, trọng lượng dao động trong khoảng 0.4kg. AVR AS440 có phản hồi nhanh, điều chỉnh chính xác dòng kích thích, giúp máy phát giữ vững điện áp khi tải thay đổi đột ngột, đảm bảo sự ổn định và bền bỉ cho hệ thống điện.

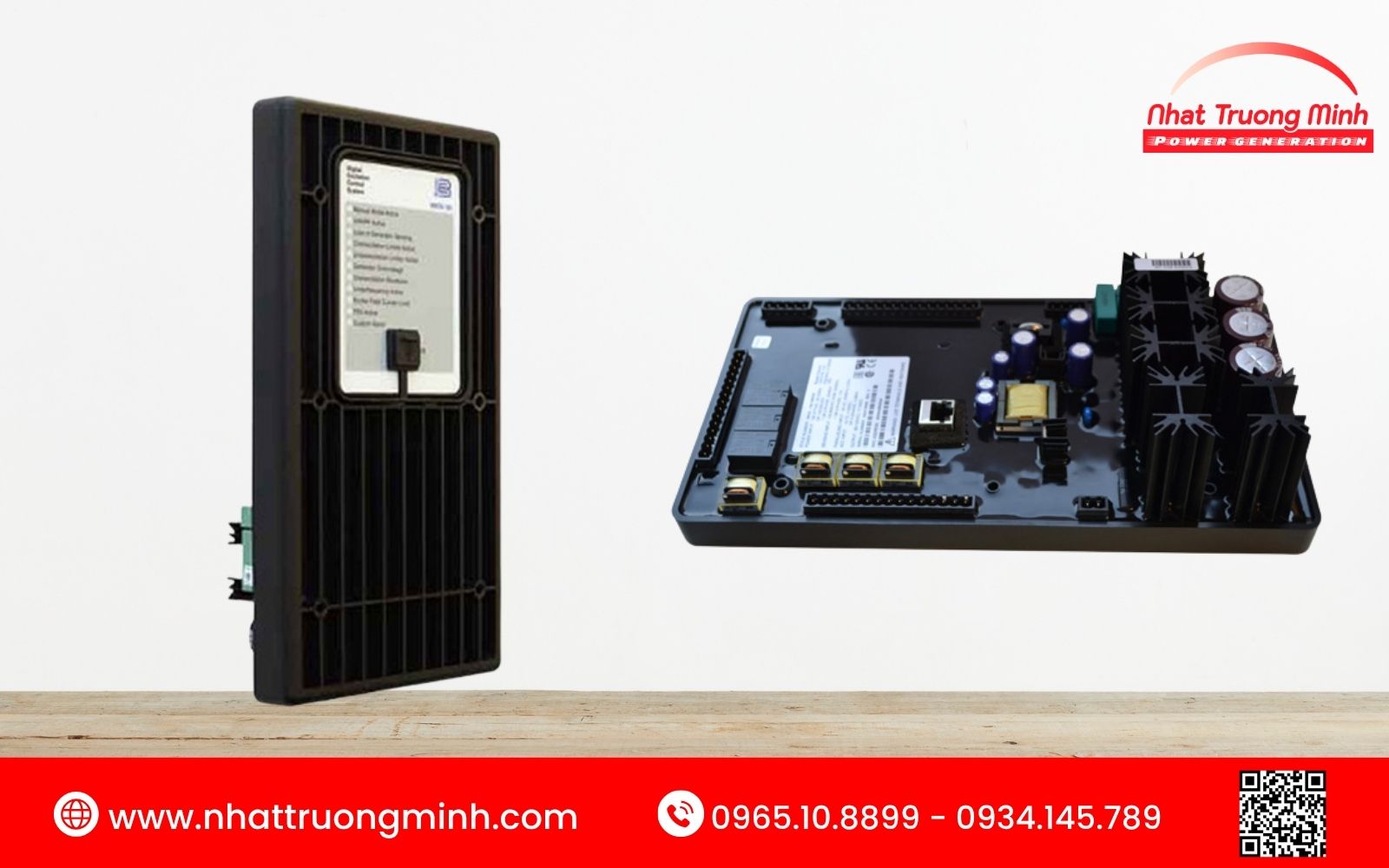

Bộ điều chỉnh điện áp tự động AVR DECS-150 Mecc Alte

AVR DECS-150 là lựa chọn phù hợp cho các hệ thống máy phát nhỏ đến trung bình, có nguồn đầu vào 120 ÷ 240 Vac – 250 Vdc và dải tần số 50 đến 500 Hz. DECS-150 còn tích hợp cổng USB loại B; Ethernet (Giác cắm RJ45 10BASE-T 100BASE-TX) để giám sát và điều khiển từ xa, rất phù hợp cho các máy phát điện hiện đại cần hiệu suất cao và độ tin cậy.

Báo giá bộ điều chỉnh điện áp AVR máy phát điện

Giá bộ AVR máy phát điện​ trên thị trường Việt Nam thường dao động trong khoảng từ 500.000 – 3.000.000 VNĐ, tùy thuộc vào công suất, dòng máy và thương hiệu sản xuất. Đối với những dòng máy phát điện cỡ lớn hoặc yêu cầu tính năng điều khiển nâng cao, giá mua AVR máy phát điện có thể cao hơn.

Dưới đây là một số mẫu bộ AVR phổ biến và mức giá tham khảo:

Tên bộ AVR	Giá tham khảo
Bộ điều chỉnh điện áp tự động AVR Mecc Alte DER2	Liên hệ báo giá
Bộ điều chỉnh điện áp AVR Stamford AS440
Bộ điều chỉnh điện áp tự động AVR DECS-150 Mecc Alte

Để biết được mức giá chính xác nhất, bạn vui lòng liên hệ đến Nhật Trường Minh để được tư vấn và nhận báo giá AVR máy phát điện chi tiết nhất.

Nhật Trường Minh – Đơn vị cung cấp bộ AVR máy phát điện giá tốt

Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp máy phát điện công nghiệp và phụ kiện máy phát, Nhật Trường Minh tự hào là đơn vị hàng đầu tại Việt Nam chuyên phân phối bộ AVR chính hãng. 100% sản phẩm của chúng tôi được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng toàn cầu như Stamford, Mecc Alte,… đảm bảo chất lượng vượt trội và hiệu suất bền bỉ, đáp ứng mọi nhu cầu điều chỉnh điện áp trong môi trường công nghiệp. Đặc biệt, chúng tôi cam kết:

• Tất cả bộ điều chỉnh điện áp AVR đều đạt tiêu chuẩn ISO 9001, CO, CQ,… đảm bảo độ bền và hiệu suất vận hành tốt nhất cho hệ thống máy phát điện chạy dầu.
• Cung cấp nhiều loại AVR phù hợp cho từng dòng máy phát, đáp ứng nhu cầu hiệu chỉnh điện năng từ doanh nghiệp sản xuất, khu công nghiệp đến hộ gia đình.
• Đội ngũ kỹ sư giàu kinh nghiệm luôn hỗ trợ tư vấn nhiệt tình, sẵn sàng thiết kế, lắp bộ AVR máy phát điện nhanh chóng, đảm bảo AVR hoạt động hiệu quả trong từng điều kiện vận hành.
• Hướng dẫn vận hành, bảo trì định kỳ và sửa chữa lỗi kỹ thuật phát sinh kịp thời, giúp khách hàng yên tâm sử dụng.
• Cam kết tiến độ giao hàng chính xác, sẵn sàng cung cấp AVR và phụ kiện máy phát điện trong thời gian nhanh nhất.
• Mọi bộ AVR máy phát điện tại Nhật Trường Minh đều được bảo hành nghiêm ngặt theo tiêu chuẩn của nhà sản xuất, đi kèm là dịch vụ hỗ trợ 24/7 để xử lý sự cố phát sinh kịp thời.

Trên đây là tổng hợp thông tin về bộ điều chỉnh điện áp AVR máy phát điện​ cùng cách kiểm tra và xử lý khi bộ điều chỉnh điện áp AVR gặp sự cố. Nếu bạn đang tìm kiếm bộ AVR máy phát điện giá rẻ​ nhưng vẫn đảm bảo chất lượng, Nhật Trường Minh là sự lựa chọn đáng tin cậy. Chúng tôi cam kết cung cấp bộ AVR máy phát chính hãng, bảo hành dài hạn, hỗ trợ lắp đặt miễn phí. Liên hệ ngay với Nhật Trường Minh để nhận tư vấn và báo giá bộ điều chỉnh điện áp AVR máy phát điện chi tiết!
