3 dạng sơ đồ đấu ATS với máy phát điện cực kỳ đơn giản

Tủ điện ATS là một bộ phận quan trọng của máy phát điện, có tác dụng duy trì nguồn điện liên tục và ổn định. Tuy nhiên, sơ đồ đấu ATS với máy phát điện khá phức tạp, đòi hỏi người dùng phải có sự hiểu biết nhất định về các nguyên lý vận hành. Vậy quá trình lắp đặt tủ ATS được thực hiện như thế nào? Có bao nhiêu cách đấu dây ATS máy phát điện? Hãy cùng Nhật Trường Minh tìm hiểu chi tiết qua bài viết sau đây.

Tủ điện ATS là gì?

Tủ điện ATS (tên tiếng Anh đầy đủ là Automatic Transfer Switches) là một hệ thống giúp đảm bảo toàn bộ hệ thống điện hoạt động ổn định, liên tục kể cả khi xảy ra sự cố mất điện hoặc trong trường hợp lưới điện quốc gia bị trục trặc. Phần lớn các loại máy phát điện đều được lắp đặt loại tủ chuyển nguồn điện này để đảm bảo có đủ nguồn điện dự phòng phục vụ cho nhu cầu sản xuất, kinh doanh và sinh hoạt trong bệnh viện, trung tâm thương mại, khu công nghiệp,…

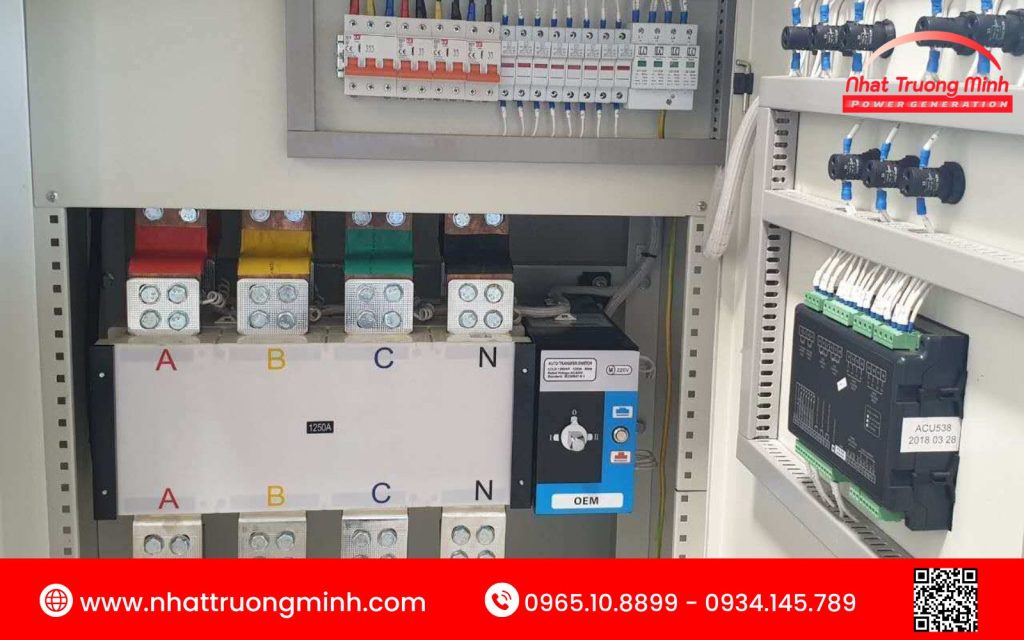

Tủ điện ATS là hệ thống thiết bị điện đảm bảo cho toàn bộ hệ thống

Cấu tạo của tủ chuyển nguồn tự động ATS

Một hệ thống tủ điện ATS hoàn chỉnh, đạt tiêu chuẩn sẽ có những bộ phận sau:

• Vỏ tủ điện ATS: Làm từ thép mạ kẽm được phủ thêm một lớp sơn tĩnh điện.
• Bộ chuyển mạch tự động: Tích hợp nhiều chế độ chuyển mạch thủ công (bằng tay) hoặc tự động.
• Bộ điều khiển tủ điện ATS: Điều khiển hệ thống chuyển mạch theo thời gian.
• Hệ thanh cái: Có chức năng đồng phân phối điện tùy theo dòng điện định mức của hệ thống.
• Màn hình LCD, đèn chỉ thị, các nút ấn: Giúp người dùng linh hoạt tùy các chế độ vận hành của tủ điện ATS.

*Trong một số trường hợp, tủ điện ATS còn được tích hợp thêm tính năng giám sát và chế độ điều khiển từ xa.

Nguyên lý hoạt động của tủ ATS

Tủ điện ATS được thiết kế với hệ thống chuyển đổi nguồn điện tự động và máy phát điện công nghiệp. Nhờ vậy, thiết bị này có thể tự động chuyển mạch, cung cấp điện cho phụ tải từ máy phát điện trong trường hợp cần thiết. Khi điện lưới phục hồi, tủ ATS sẽ tự động kết nối phụ tải với nguồn điện chính, đồng thời ngắt máy phát điện dự phòng, đảm bảo quá trình chuyển đổi diễn ra an toàn và nhanh chóng.

Đặc biệt, với các dòng tủ điện ATS cao cấp, hệ thống còn tích hợp thêm chức năng hòa đồng bộ kết hợp nhiều máy phát điện cùng lúc để duy trì nguồn điện liên tục và ổn định ngay cả trong điều kiện phức tạp.

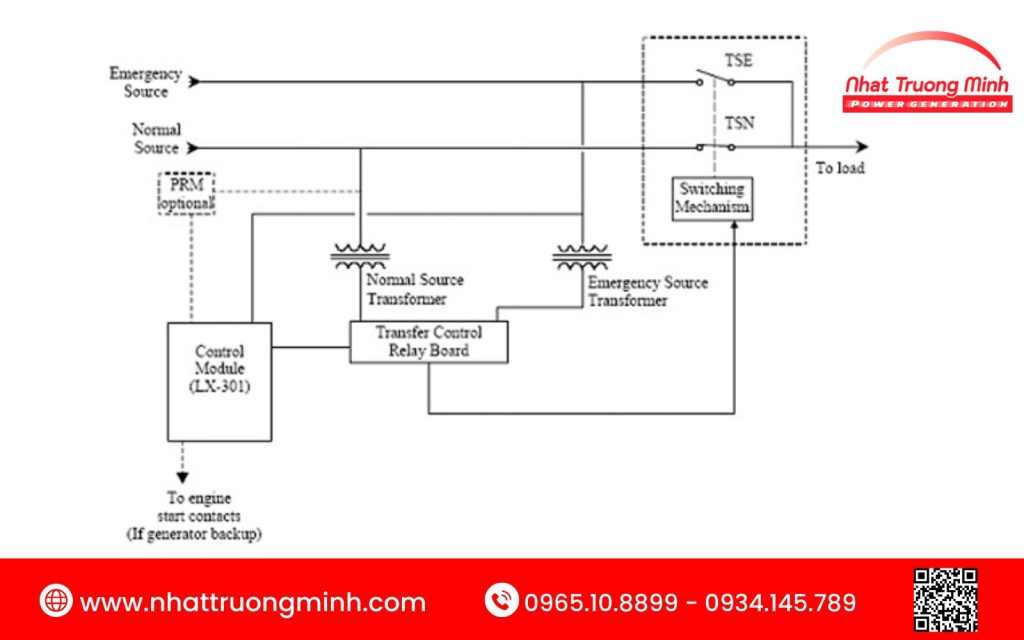

Nguyên lý hoạt động cơ bản của tủ điện ATS

Các loại sơ đồ kết nối tủ ATS và máy phát điện

Theo nguyên tắc, nếu tủ ATS được tích hợp bảng điều khiển điện tử thì sẽ có tổng cộng 3 sơ đồ đấu ATS với máy phát điện, cụ thể:

• Kiểu sơ đồ mạch nối ATS với máy phát điện 1: Kết nối tín hiệu điều khiển tủ ATS với máy phát điện dự phòng qua Remostart (cổng điều khiển từ bên ngoài).
• Kiểu sơ đồ đấu ATS với máy phát điện 2: Kết nối qua cổng truyền thông hiện đại.
• Kiểu sơ đồ đấu dây ATS với máy phát điện 3: Kết nối trực tiếp điện lưới vào bảng điều khiển của máy phát điện.

Hướng dẫn chi tiết 3 sơ đồ đấu nối tủ ATS với máy phát điện

Sau đây, Nhật Trường Minh sẽ hướng dẫn cho bạn thực hiện 3 kiểu sơ đồ mạch chuyển nguồn tự động ATS với máy phát điện phổ biến nhất hiện nay:

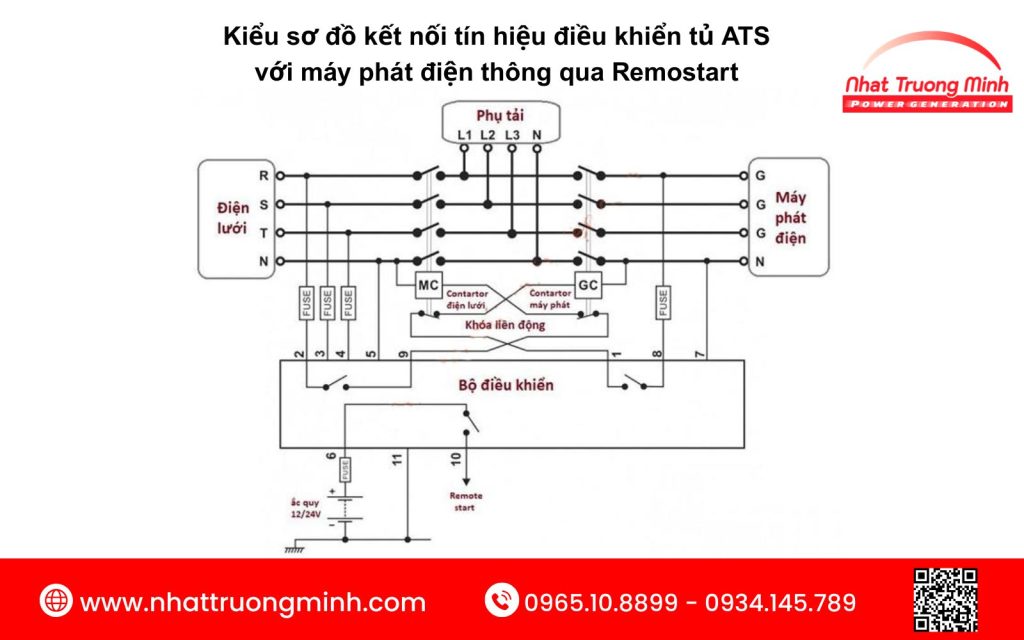

Kiểu 1: Đấu nối thông qua Remostart

Tủ ATS có thể được kết nối với máy phát điện thông qua cổng điều khiển từ bên ngoài (Remostart). Phần lớn các bảng điều khiển hiện đại đều hỗ trợ tính năng này. Tuy nhiên, nếu máy phát điện được trang bị chức năng điều khiển từ xa, bạn chỉ cần cài đặt lại kiểu kết nối này là có thể sử dụng được.

Kiểu 2: Kết nối thông qua cổng truyền thông hiện đại

Đối với kiểu sơ đồ đấu ATS này, người dùng cần trang bị kiến thức cơ bản về lập trình và chỉ nên kết nối thiết bị với mạng điều khiển nội bộ. Do những hạn chế trên, hình thức đấu dây ATS với máy phát điện theo kiểu này hiện không có hoặc được rất ít công ty sử dụng.

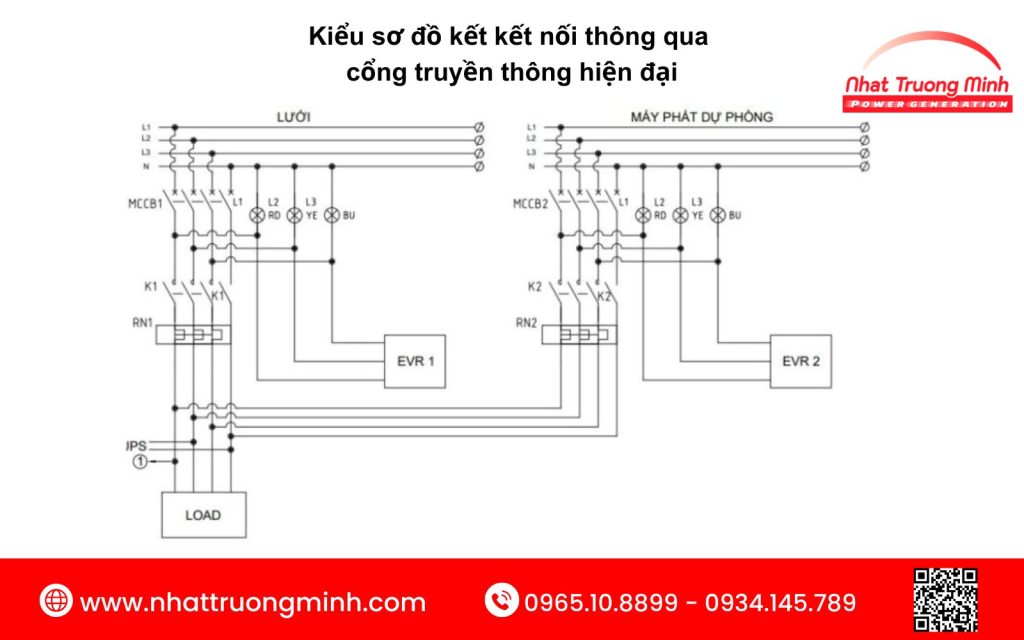

Kiểu sơ đồ kết nối thông qua cổng truyền thông hiện đại

Kiểu 3: Kết nối trực tiếp lưới điện vào bảng điều khiển máy phát

Kiểu đấu dây ATS này chỉ có hiệu quả khi bảng điều khiển của máy phát điện được hỗ trợ chức năng ATS Control. Khi thực hiện, bạn không cần sử dụng thêm bất kỳ bộ lập trình nào. Thay vào đó, người dùng chỉ cần chuẩn bị 2 MCCB (cầu dao khối giúp bảo vệ điện) và 1 khóa chéo về điện cộng sở hữu cơ khí hai cuộn hút của thiết bị MCCB.

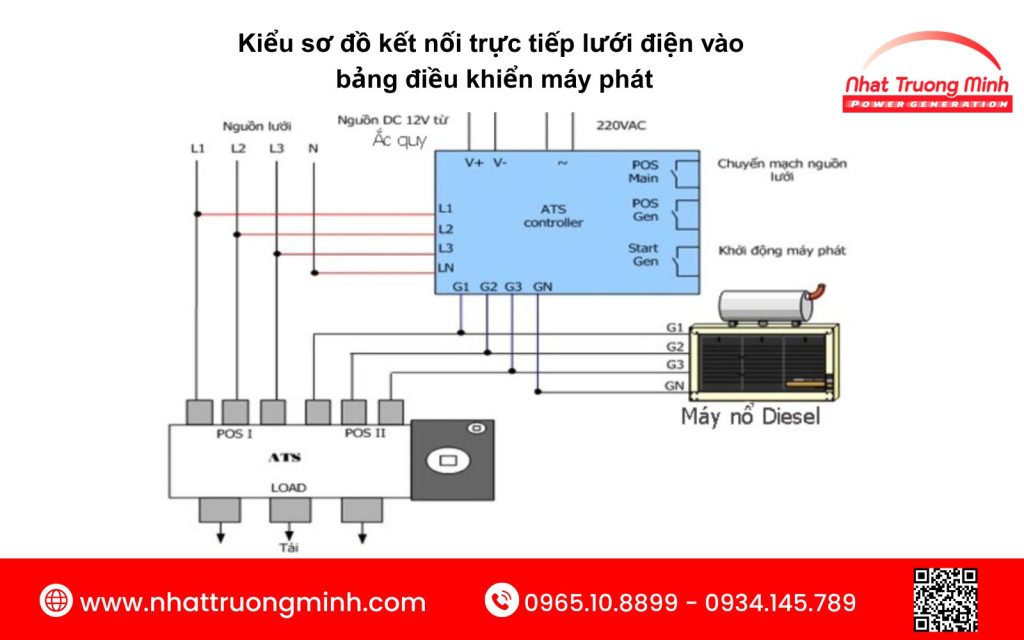

Kiểu sơ đồ đấu dây ATS với máy phát điện 3

Những điểm cần lưu ý khi lắp đặt tủ ATS với máy phát điện

Khi lắp sơ đồ đấu ATS với máy phát điện, chủ doanh nghiệp cần ưu tiên sử dụng những khí cụ điện có thể bảo vệ đầu phát hoặc mua máy có tích hợp sẵn MCCB. Ngoài ra, bạn cũng nên chú ý đến việc bảo vệ ngắn mạch cho máy phát để hạn chế tình trạng cháy nổ.

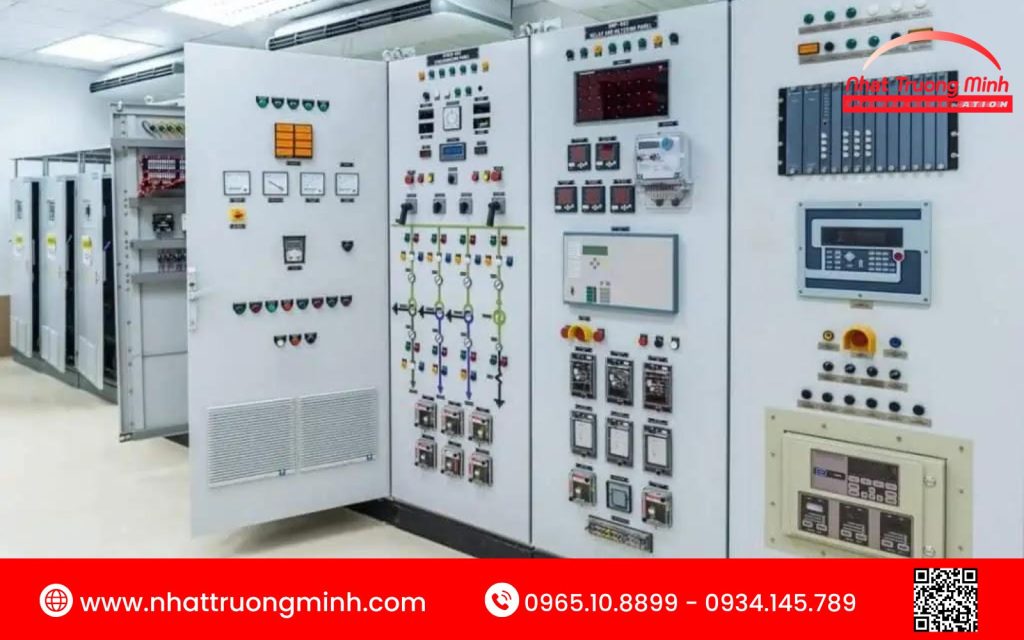

Ưu tiên lắp đặt tủ ATS có tích hợp sẵn MCCB bảo vệ đầu máy
